一、威士达VESDA空气采样探测器的外观

基本探测器单元                    显示器单元

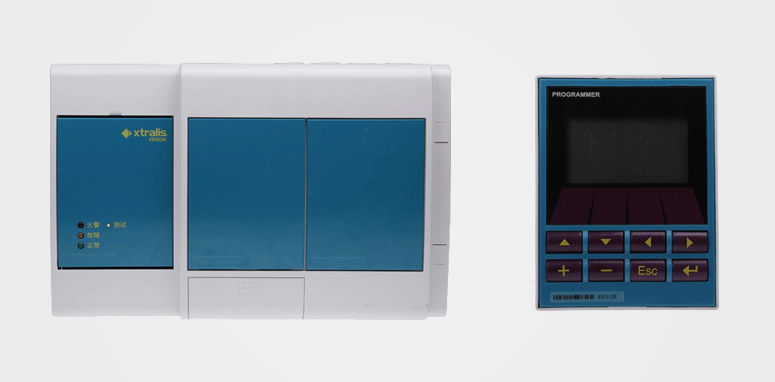

VLP-400-CH空气采样探测器  VHH-100手提式编程器

二、威士达VESDA空气采样探测系统简要介绍

●VESDA是一种主动抽气的采样系统，探测灵敏度高，范围广；

●探头灵敏度范围从0.00075%/m到32%/m；

●报警范围从0.005%/m到20%/m；

●有4个可编程报警阈值；

●白天和晚上灵敏度独立设置；

●可记录18000条事件；

●具有自学习功能，且在自学习过程中仍然能对保护区进行保护；

●具有网络功能，各种设备通过485通讯线缆连接；

三、什么是吸气式感烟火灾探测系统？

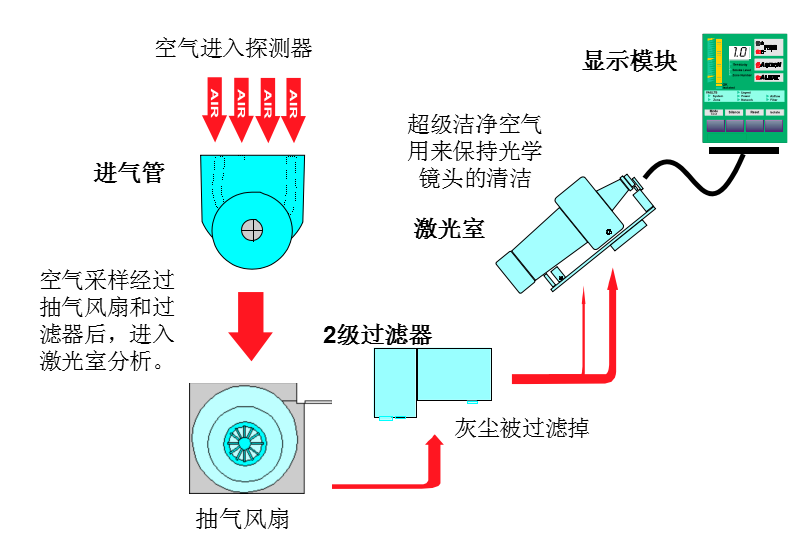

三、威士达VESDA空气采样探测器的运作原理

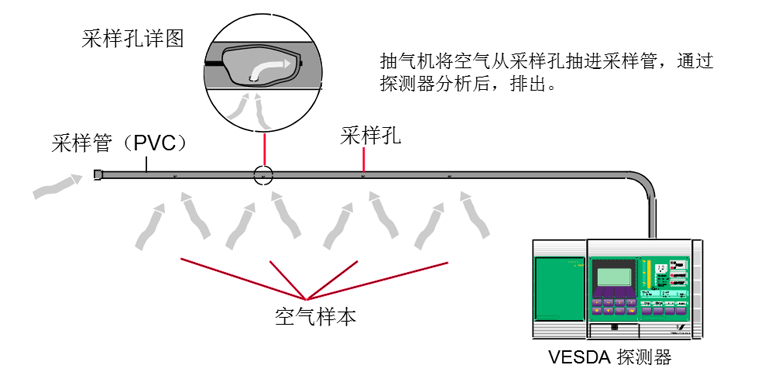

四、空气运行路线

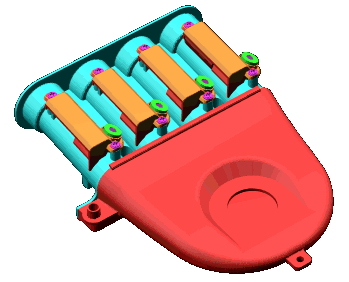

五、进气管

●每根进气管中有一个流量探测器；

●可配置紧急/轻微气流故障阈值；

●从所有管连续采样；

●检测到烟后，开始扫描；

●能够找出个报警的管；

●连续扫描以监视火势的扩展状况；

●合适的扫描阈值；

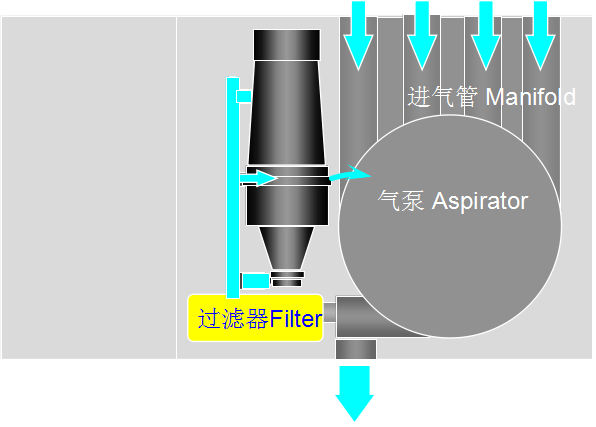

六、气泵

●电机上集成了霍尔感应转速表

●微处理器控制的反馈允许速度调节

●速度范围3000-4200rpm

●24V无刷电机

●高效率

●低功耗

●低噪音（1999年用了新的叶轮）

七、排气口

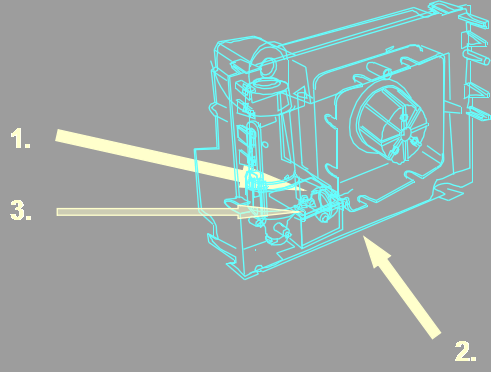

PLUS和SCANNER都有3个排气口，如图所示

1、一个在安装盒后面

2、一个在安装盒下面

3、一个在安装盒里面

八、过滤技术

■过滤器性能监视

灰尘计数-计算过滤器负荷

当灰尘微粒通过探测腔时，被计数

当颗粒数达到预定的数值时，给出过滤器更换警告

可任意使用(无须清洁）

1、容易更换

在办公室环境里，设计寿命5年（1825天）

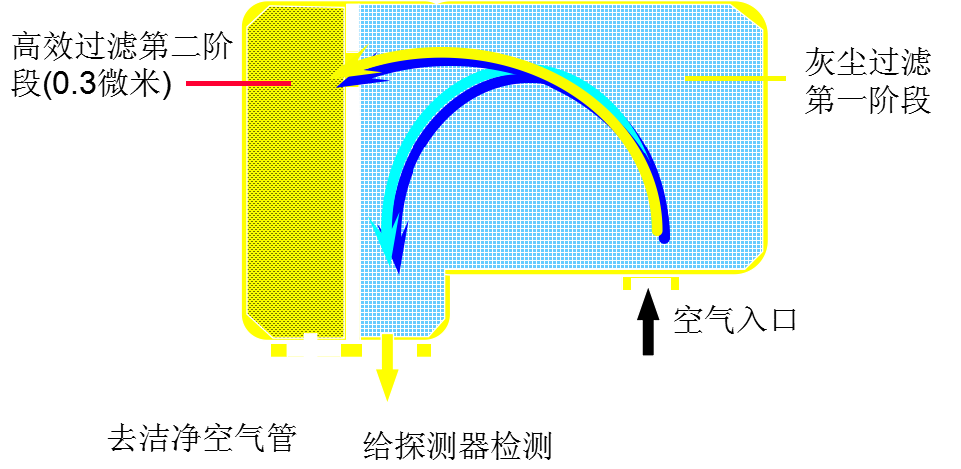

2、阶段泡沫过滤

*阶段，过滤掉灰尘和污垢

*第二阶段，过滤出超级洁净空气

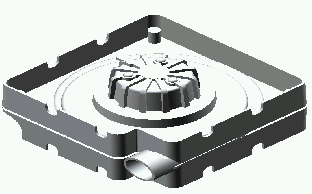

九、探测腔

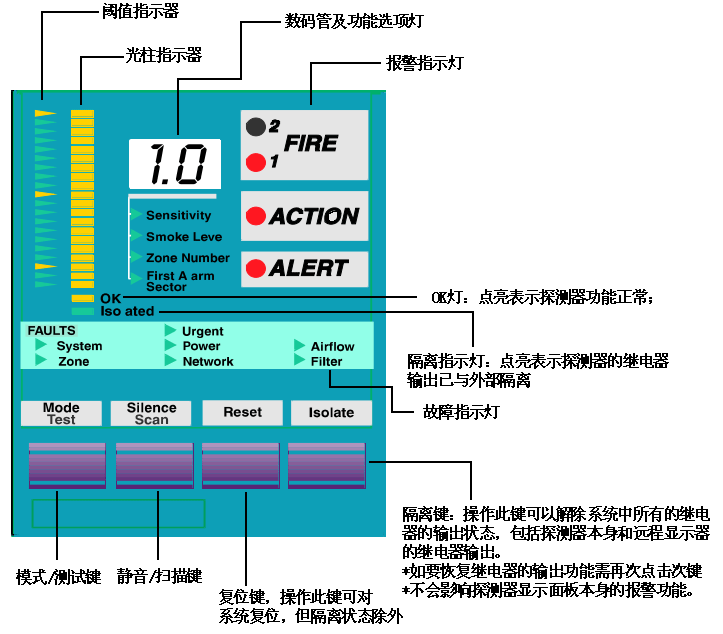

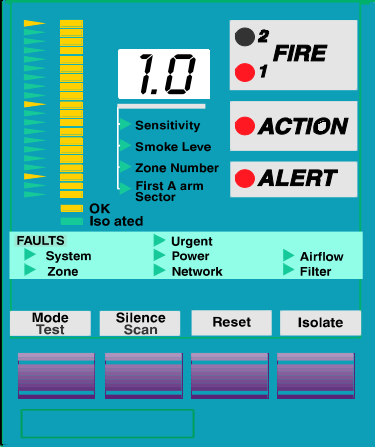

十、显示器的作用

●用作现场显示和远程显示；

●能以声、光形式实现火灾报警和故障报警；

●实时反映防护区烟雾浓度变化和主机运行参数；

●带继电器输出接口，可以实现继电器干触点输出，用以控制VESDA以外的设备；

●面板上有四个按键，具备六项功能，可以对本区探测器进行简单控制。

●阈值指示器：以箭头指向光柱，三个阈值灯分别表示火灾1、行动和警告报警阈值在光柱上的位置；

●光柱指示器：由20个LED指示灯组成，其灯点亮的部分表示防护区烟雾的实际水平。

●OK灯：点亮表示探测器功能正常；

●隔离指示灯：点亮表示探测器的继电器输出已与外部隔离。

●*分别为警告、行动、火灾1和火灾2；

●当烟雾浓度达到四个报警级的任一级阈值时，相应的报警指示灯点亮；

●还可分别设置白天烟雾阈值和夜间烟雾阈值。

●数码管下方有四个功能选项；

●三角形选项灯亮所指示的项目数值由数码管显示出来。

●一共有七个指示灯，其中一个或几个灯点亮，表示VESDA系统出现了某种故障；

●以故障灯点亮的组合表示出现的是某一类的故障；

●*例如：ZoneUrgentAirflow表示有紧急气流故障；

●若要了解详细情况需从编程器了解故障的代号、数量和故障内容提示。

点击一下，显示器上数码管换一个显示项目内容。由上而下：

1、灵敏度：也就是火灾1的阈值；

2、当前烟雾值：未扫描时是指四根管的混合值，扫描后指某根采样管的值；

3、探测器所在保护区的区号；

4、首次报警的采样管管号；

按下保持两秒，可对显示器的指示灯和蜂鸣器进行测试。

*当有报警和故障发生时，点击一次，可以停止显示器面板内的蜂鸣报警声，但只限于本次报警，当另有报警事件发生时，蜂鸣器又将响起；

按下保持两秒，可以进行手动扫描，显示各条采样管的状态；

复位键，操作此键可对系统复位，但隔离状态除外。

十一、常见故障的原因和处理方法

1、频繁出现烟雾报警

原因：

（1）若平时经常出现报警，可能是原来设定的报警阈值偏低；

（2）主要是因为空气污染所致。

①保护区外的烟雾影响，例如：汽车尾气，燃烧废弃物，炊烟等等，这些烟雾经稀释后，肉眼不易察觉，但在VESDA系统中它会被采样到，当设定的报警阈值偏低，浓度达到此设定值时，就会引起威士达VESDA报警。

②有雾，灰尘：在有雾的天气，也会引起威士达VESDA的报警。

处理方法：

①应及时调整报警阈值的设定，将报警阈值设定在一个合适的位置，减少频繁出现烟雾报警；

②尽量使保护区形成一个相对封闭的区域，减少因为外界进入的烟雾等原因所引起的报警。

2、气流故障报警

原因：

①采样孔积尘后缩小了采样孔的设计尺寸，使气流量变小；

②在大风天开启门窗，改变了气流方向和局部气压，或因开启空调、通风设备改变了气流方向和局部气压；

③室内气温变化，引起气流值改变；

④机内抽气泵和气流传感器异常；

⑤采样管网异常损坏。

处理方法：

①因采样孔积尘，百分比气流（相对气流）降为70%时，可采用“气流正常化”解决，若降至50%以下时，需清理采样孔；

②若是暂时性外因引起故障，如开启门窗，在门窗关闭后，可复位消除故障；

③若是长期性外因引起故障，如在夏天开启空调通风设备，可在此条件下重做“气流正常化”；

④采样管异常损坏引起故障，应进行修复；

⑤设备故障应更换设备零件。
