TY-610智慧空开安装接线及使用说明

来源:北京消防改造  时间:2020-05-13 09:59:20

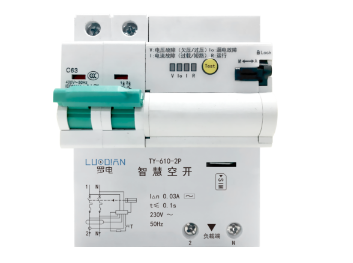

TY-610智慧空开

1.安装前:安装前,先确认【手自动切换开关】状态在【M】位置,再用【手柄】进行分合闸操作2次,最后将【手柄】置于分闸位置。

2.将产品安装到导轨上,并按接线图接线,完成后送电。

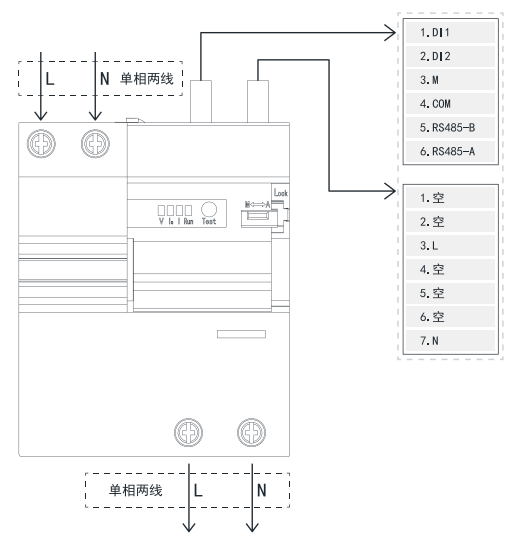

TY-610-2P智慧空开产品接线示意图

TY-610-2P产品接线示意图

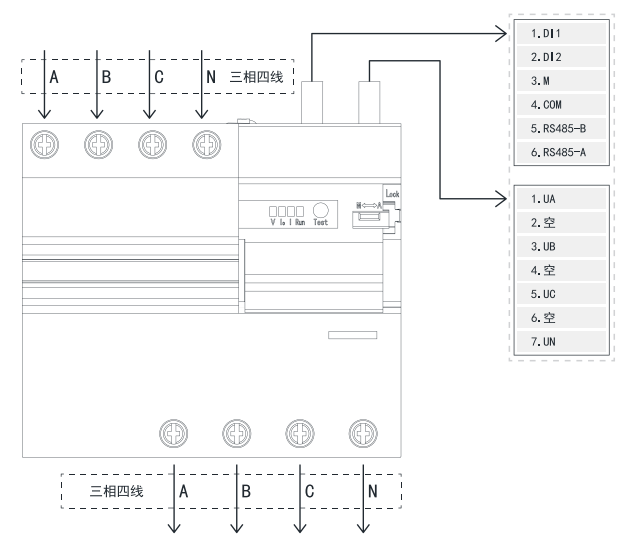

TY-610-4P智慧空开产品接线示意图

TY-610-4P产品接线示意图

3.开机:确认安装正确后,接通设备电源,将【手自动切换开关】切换到【A】位置,满足合闸条件即手动合闸,本产品电源输出指示绿灯亮。

4.通电正常后,按【test】按键测试漏电保护功能,漏电指示灯报警,如20S后自动复位通电,证明本产品正常。

注:

建议产品安装在浪涌保护器的后端。

接线时注意:必须确认输入端与输出端,同时产品辅助电源与主电源必须接同一回路。

故障指示:因欠压、过压、漏电、过载、短路等原因产生故障,本产品会分闸,故障指示灯亮。

故障排除:根据故障指示灯所显示的状态进行有针对性的人工检修与故障排除。

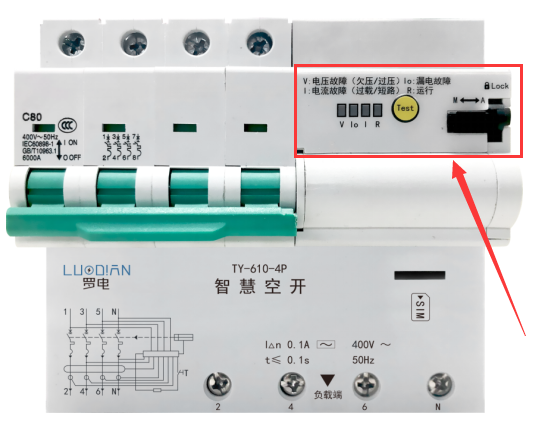

产品面板及指示灯说明

TY-610智慧空开

注:Test:测试键;M:手动模式;A:自动模式;Lock:挂锁模式。

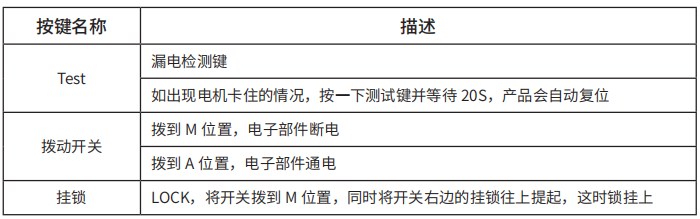

TY-610智慧空开面板按键说明

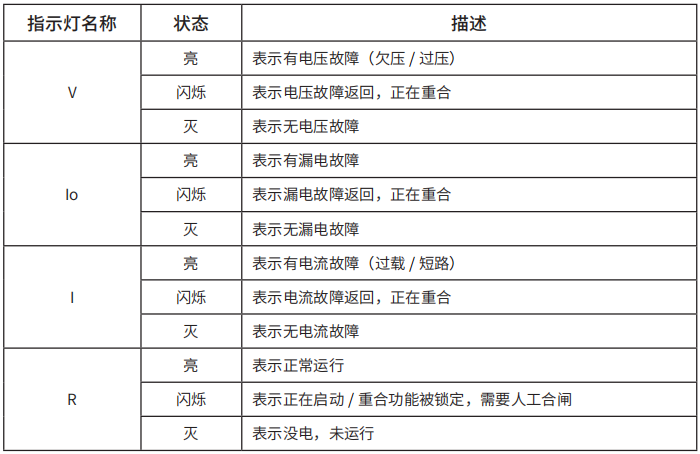

TY-610智慧空开面板指示灯说明
