一、TX6932手持电子编码器概述

TX6932手持电子编码器(以下简称编码器)是由本公司开发的对前端产品进行设置的便携式操作设备。具备电子式地址读写、配置信息读写、遥控编码等功能。

二、TX6932手持电子编码器特点

1、编码器采用手握式结构，携带方便，兼容T3和T6产品。

2、编码器通过侧面和背面的总线接口对电子编码的产品进行编码等操作，侧面的总线接口不采用耳机插孔方式连接，背面预留编码接线端子以方便手动接线。

3、编码器通过顶部的红外发射管对带遥控编码功能的前端产品进行遥控编码，距离≤5米。

4、可对公司生产的总线型探测器、模块等产品进行编码和配置信息读写。

5、黑白液晶显示、汉字菜单提示，快捷键直接操作。

6、低功耗睡眠和自动关机功能，增加了使用寿命，减少电池的更换次数。

7、连续20分钟不操作(无按键按下)后自动关机。

三、TX6932手持电子编码器技术参数

1、电源：2节五号干电池

2、工作电流：≤3mA

3、关机电流：0μA

4、使用环境：

温度：-10℃～+50℃

相对湿度：≤95%，不凝露。

5、尺寸：54mm×28mm×130mm

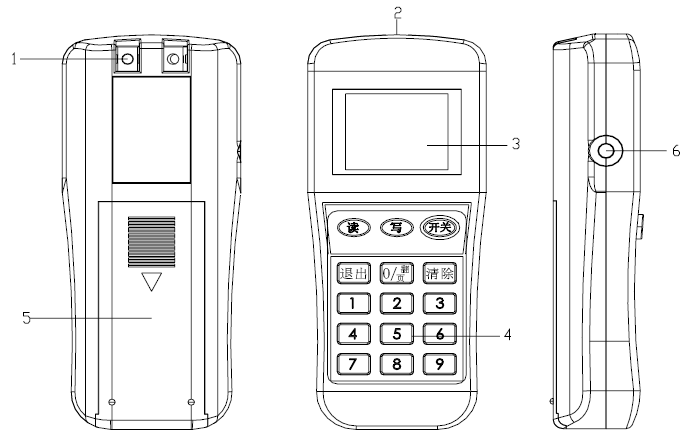

四、TX6932手持电子编码器结构特征

1、编码线接线口：总线接口,连接要编码的前端产品。

2、遥控发射头。

3、液晶屏：显示菜单、提示操作。

4、键盘：按键输入、选择操作。

0～9数字键：在不同菜单中，功能不同，主要用于输入要操作的内容。

<写>键：写操作。

<读>键：读操作。

<退出>键：退出当前菜单，从而返回主菜单，在主菜单中无效。

<清除>键：在菜单中清除输入的操作信息。

<0/翻页>键：在T3模式主菜单和T6模式读信息菜单中实现翻页功能。

5、电池盒：安装5号电池。

6、耳机插孔：总线接口，连接要编码的前端产品。
