一、TX3214A 型输出模块概述

　　TX3214A输出模块（以下简称模块），符合新标准《GB16806-2006消防联动控制系统》。本产品用于总线制消防广播系统中消防广播信号间的切换控制。

二、TX3214A 型输出模块特点

　　1、二总线，无极性。

　　2、内置微处理器。

　　3、具有消防广播传输线故障检测功能。

　　4、总线输入端与输出端完全隔离设计。

　　5、采用软硬件滤波技术，提高模块的抗干扰能力。

　　6、抗潮湿能力强，PCB三防工艺，可适应各种不同的环境。

　　7、采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

三、TX3214A 型输出模块参数：

四、TX3214A 型输出模块安装和布线

　　警告：安装设备之前，必须切断回路的电源并确认全部底座已安装牢靠且每一个底座的连接线准确无误。

　　1、安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2、TX3214A输出模块采用明装方式，分为进线管明装和进线管暗装，安装时只需拔下模块，从预埋盒的进线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可安装好。

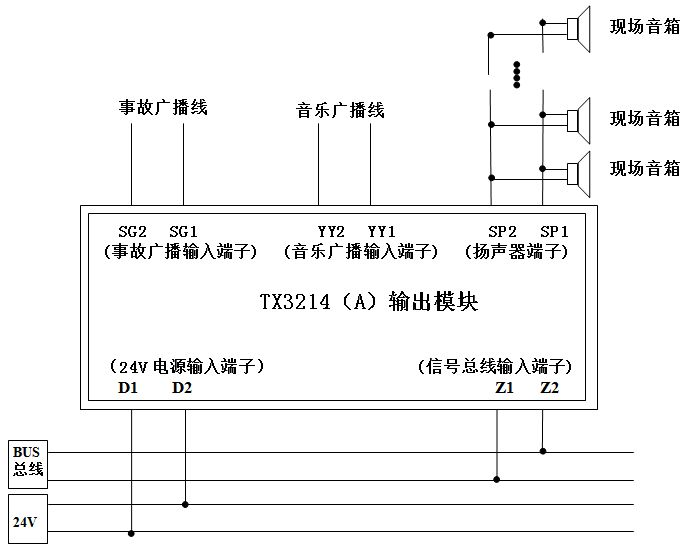

　　3、模块端子示意图如图所示。接线说明如下：

　　D1D2：24V电源输入端子，无极性。

　　Z1Z2：信号总线输入端子，无极性。

　　SG1SG2：事故广播输入端子。

　　YY1YY2：音乐广播输入端子。

　　SP1SP2：与扬声器连接的输出端子。

　　接线方式：

　　布线要求:

        总线(BUS)采用RVS-2×1.0mm²或1.5mm²线；DC24V电源线采用BV-2×1.5mm²或2.5mm²；广播线及扬声器线均采用BV线，截面积≥1.0mm²。穿金属管（线槽）或阻燃PVC管敷设。

　　注意事项

　　1、值班人员应熟练掌握设备的操作程序。

　　2、本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

　　3、应定期对模块进行功能测试。
