泰和安火灾报警设备

泰和安TX3920信号放大器

时间:2019-11-25 08:49:22  品牌: 泰和安

[!--oldtitle--]

一、TX3920信号放大器概述

  TX3920信号放大器专为TX3016火灾报警系统提供现场信号放大功能,在现场信号线路较长时,使用本放大器可以增强现场信号,稳定火灾报警系统的稳定。
  注意:泰和安TX3042B属于气体灭火控制装置(非火灾报警控制器),禁止使用本信号放大器。

二、TX3920信号放大器技术参数



电源 直流18V~24V 输出距离 <1000米
输入电压 脉冲15V~24V 输出线径 >1.0mm
输入电流 150mA 外形尺寸 97.0mm(D)×155.0mm(L)×40.0mm(H)
输入距离 <1000米 温度 -10℃~55℃
湿度  ≤95%RH,不凝露



三、TX3920信号放大器外形尺寸及安装说明

 TX3920信号放大器外形尺寸及安装说明

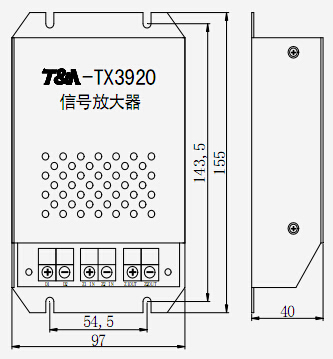

TX3920信号放大器尺寸图

  1、端子D1、D2为直流24电源输入端,接现场24V电源的正负,不分极性。

  2、端子Z1IN、Z2IN为信号输入端,接需要放大的现场输入信号,不分极性。

  3、端子Z1OUT、Z2OUT为信号放大输出端,接放大器后面的现场负载。

  4、按1~3点接好各电源及信号线,打开放大器电源和TX3016控制器,观察Z1IN和Z2IN旁边的LED灯DS1是否闪亮,正常工作时为闪亮;在没有输入信号时,DS1不亮,同时输出端无信号输出。
