一、 TX3208A输入输出模块概述：

　　TX3208A型输入输出模块（以下简称模块）符合标准《GB16806-2006消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上，本产品能够将控制器的联动指令传给受控设备，然后再将受控设备的动作反馈信号送回控制器。

　　注意：模块的反馈输入端具备断、短线检测功能，要求在其末端配接一个10K的终端电阻，否则控制器将报出该产品反馈端故障；对于控制线也具备断、短线检测功能，当模块不动作时，要求常开输出端的电压在DC12-48V之间，否则控制器将报出该模块输出线故障。

二、 TX3208A输入输出模块特点：

　　1、二总线，无极性。

　　2、内置微处理器。

　　3、输出线、输入线都具有断路、短路检测功能。

　　4、总线输入端与输出端完全隔离设计。

　　5、采用软硬件滤波技术，提高模块的抗干扰能力。

　　6、PCB板全密封防护工艺。

　　7、采用插拔式结构设计，接触可靠，方便安装、更换，便于施工。

三、 TX3208A输入输出模块参数：

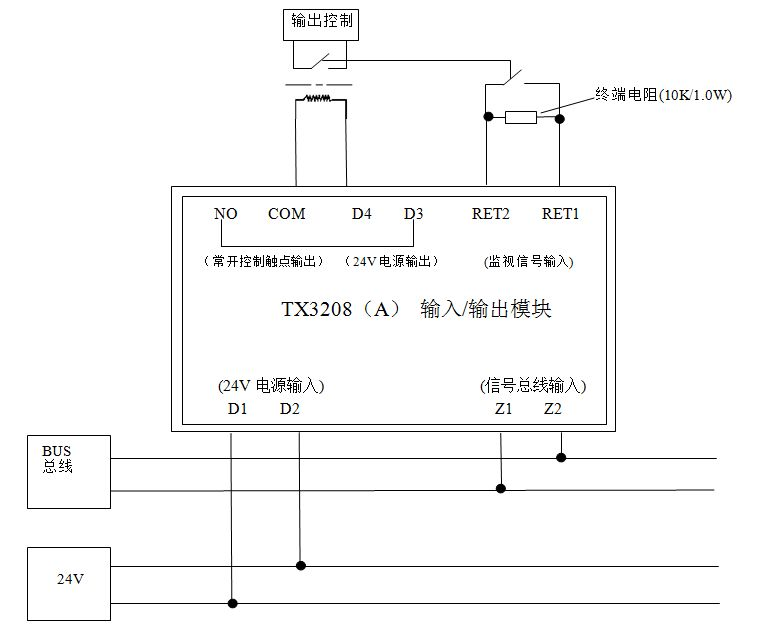

四、 TX3208A输入输出模块安装和布线：

　　 警告：安装设备之前，请切断回路的电源。

　　 安装方法：模块可采用布线管暗装方式或布线管明装方式

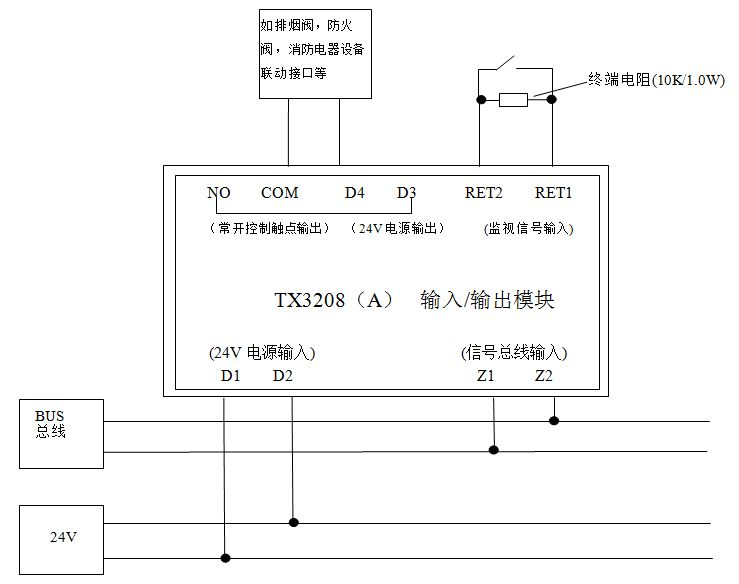

　　特别警告：由模块直接控制的低压小功率设备应满足如下条件：

　　1）工作电压范围：18V～30V（推荐采用24V）

　　2）24V电源输出电流：≤1.5A

五、TX3208A输入输出模块布线要求：

　　总线(BUS)采用RVS-2×1.0mm2或1.5mm2线；DC24V电源线采用BV-2×1.5mm2或2.5mm2线；常开输出线采用BV-2×1.5mm2或2.5mm2线；反馈输入线采用RVS-2×1.0mm2或1.5mm2线。穿金属管（线槽）或阻燃PVC管敷设。

六、TX3208A输入输出模块编码操作：

　　可利用公司生产的手持编码器TX3932进行现场编码（地址码范围必须是1～242，同一回路地址码唯一）

　　功能选择：

　　1、“连动”和“点动”功能可以用TX3932进行设置，设置为“连动”时，有输出信号后输出继电器一直　　保持闭合直到输出信号停止。设置为“点动”，输出信号时，常开接点闭合时间为2±0.2S。出厂默认　　模式为“连动”。

　　2、“自反馈”和“外反馈”功能可以用TX3932进行设置，设置为“自反馈”时，有输出信号后反馈灯自　　动点亮，模块给控制器提供反馈信号。设置为外反馈时，需要外部的反馈信号才能点亮反馈灯，从而模块给控制器提供反馈信号。出厂默认是“自反馈”。

　　3、输出输入线故障是否检测可以用TX3932进行设置“检线”与“不检线”功能，出厂默认是“检线”。

　　注意事项：

　　1、值班人员应熟练掌握设备的操作程序，不得误操作。

　　2、本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

　　3、每隔半年应对模块进行一次功能测试。
