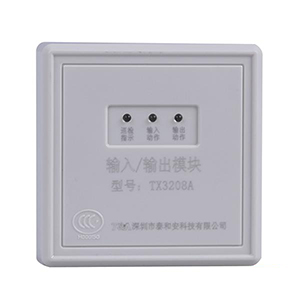

泰和安TX3208输入输出模块

时间:2018-10-30 14:51:56  品牌: 泰和安

[!--oldtitle--]

一、TX3208输入输出模块概述

TX3208输入输出模块(以下简称模块)符合标准《GB16806-2006 消防联动控制系统》的要求。具有动作信号输出的被动型消防设备(如:排烟口、送风口、防火阀等)通过模块连接到总线上,本产品能够将控制器的联动指令传给受控设备,然后再将受控设备的动作反馈信号送回控制器。

注意:模块的反馈输入端具备断、短线检测功能,要求在其末端配接一个10K的终端电阻,否则控制器将报出该产品反馈端故障;对于控制线也具备断、短线检测功能,当模块不动作时,要求常开输出端的电压在DC13-48V之间,否则控制器将报出该模块输出线故障。

二、TX3208输入输出模块特点

  (1)二总线,无极性。

  (2)内置微处理器。

  (3)输出线、输入线都具有断路、短路检测功能。

  (4)总线输入端与输出端完全隔离设计。

  (5)采用软硬件滤波技术,提高模块的抗干扰能力。

  (6)PCB板全密封防护工艺。

  (7)采用插拔式结构设计,接触可靠,方便安装、更换,便于施工。

三、TX3208输入输出模块技术参数



型号 TX3208
总线协议 T3协议
工作电压 总线15-28V(脉冲电压),DC24V(21V-28V)
工作电流 总线静态电流:≤0.65mA
总线动作电流:≤3mA
电源监视电流:≤3mA
电源动作电流:≤15mA
线制 二总线,无极性;DC24V,无极性
编码方式 电子编码
模块的状态指示 正常监视状态:绿色巡检灯周期性地闪亮
信号输入动作指示:红色输入动作灯常亮,绿色巡检灯常亮
启动输出动作指示:红色输出动作灯常亮
使用环境 温度-10℃~55℃
相对湿度≤95%RH,不凝露
颜色 黄色
重量 143g
外形尺寸 87mm×87mm×37mm
执行标准 GB16806-2006
