泰和安JB-QGL-TX3032A火灾报警控制器(联动型)

时间:2019-11-20 15:58:05  品牌: 泰和安

[!--oldtitle--]

一、JB-QGL-TX3032A火灾报警控制器(联动型)产品概述

JB-QGL-TX3032A火灾报警控制器(联动型)采用立柜式式结构,立柜控制器最多支持32个总线回路,每回路最大242点,共计7744个总线制报警联动控制点。控制器可连接泰和安电子编码、遥控编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。

JB-QGL-TX3032A控制器配置有一个128点“总线联动操作键”和6点“直接启动操作键”,接线少、可靠性高;窗口化、汉字菜单式操作界面;灵活的模块化结构和多种功能配置选择;配有智能化联动操作盘;具备对控制模块全面的自检功能;采用二次码编程方式,编程简单、快捷。

JB-QGL-TX3032控制器具有联网功能,可与泰和安司多回路列控制器进行联网,可设置为区域机或者集中机。

二、JB-QGL-TX3032A火灾报警控制器产品技术参数

信号:JB-QGL-TX3032A

主电电源:交流220V (187V~242V)

备用电池:12V/38AH 铅酸电池4 节

液晶屏规格:7 寸TFT 液晶屏800×480

容量:最大回路数:32个每回路的部件数:242 点

温度:0℃~+42℃

相对湿度:≤95%RH,不凝露

外形尺寸:550.0mm×480.0mm×1715.0mm

三、JB-QGL-TX3032A火灾报警控制器外观结构示意图

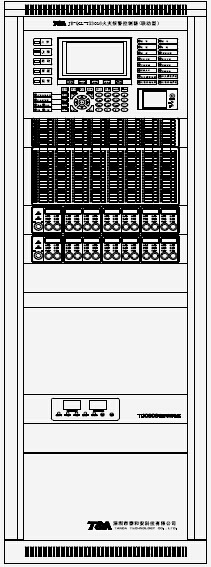

JB-QGL-TX3032A火灾报警控制器(联动型)外观结构示意图如图所示(以实物为准):

JB-QGL-TX3032火灾报警控制器面板示意图

JB-QGL-TX3032火灾报警控制器面板示意图 四、JB-QGL-TX3032A火灾报警控制器外部接线端子

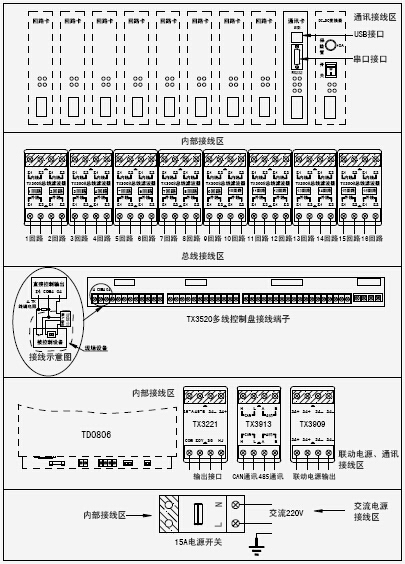

JB-QGL-TX3032火灾报警控制器外部接线端

JB-QGL-TX3032A火灾报警控制器外部接线端

1、多线盘01~06:直接启动操作盘为有源常开输出端子,启动时闭合接+24V(每个点最大输出电流200mA);

2、多线盘I1~I6:直接启动操作盘反馈端子,无源输入,不用时接接入4.7K电阻;

3、多线盘COM1~COM6:直控点输入输出公共端;

4、(监控点启动输出)HJ:火警传输设备为有源常开输出端子,启动时闭合接+24V(最大输出电流100mA);

不用时接接入10K电阻;

5、(监控点启动输出)SG:声光警报器为有源常开输出端子,启动时闭合接+24V(最大输出电流100mA);

6、不用时接接入10K电阻;

7、(监控点启动输出)COM:火警传输设备和声光警报器的公共接线端子;

8、Z1、Z2:无极性二总线端子。

9、24V+、24V-:24V联动电源输出;

10、USB接口:系统或调试人员传输设备安装位置、联动逻辑等配置信息;

11、串口接口:用于连接CRT;

12、485通讯:预留(程序增加此功能,此端子才能用);

注意:连线时,任何设备的通信线A口接A口,B口接B口,请勿接反,否则系统将无法通讯。

13、CAN通讯:主、分机通讯接口端子。

注意:连线时,任何设备的通信线L口接L口,H口接H口,请勿接反,否则系统将无法通讯。
