泰和安JB-QBL-TX3002火灾报警控制器(联动型)

时间:2018-11-27 14:17:43  品牌: 泰和安

[!--oldtitle--]

一、JB-QBL-TX3002型火灾报警控制器(联动型)产品概述

  JB-QBL-TX3002火灾报警控制器(联动型)采用两总线控制方式,2回路标准设计,每回路大242个总线部件位点。其挂接我公司电子编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。

  JB-QBL-TX3002控制器自带有一个64点“总线联动操作键”,多可配14点“直接启动操作键”,接线少、可靠性高;窗口化、汉字菜单式操作界面;灵活的模块化结构和多种功能配置选择;配有智能化联动操作盘;具备对控制模块全面的自检功能;采用二次码编程方式,编程简单、快捷。控制器具有联网功能,可与泰和安多回路列控制器进行联网,可设置为区域机或者集中机。

二、JB-QBL-TX3002火灾报警控制器面板

JB-QBL-TX3002火灾报警控制器(联动型)

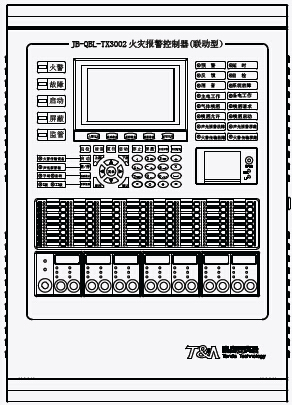

JB-QBL-TX3002 火灾报警控制器面板示意图

三、JB-QBL-TX3002火灾报警控制器技术参数

型号 JB-QBL-TX3002
主电电源 交流220V (187V~242V)
备用电池 12V/12AH 铅酸电池2 节
液晶屏规格 7 寸TFT 液晶屏800×480
容量 壁挂机:大回路数:2 个每回路的部件数:242 点
温度 0℃~+40℃
相对湿度 ≤95%RH,不凝露
外形尺寸 500.0mm×175.0mm×700.0mm



  注:不可将485、CAN通讯线和电话线与报警总线布在同一根多芯电缆中。

四、JB-QBL-TX3002火灾报警控制器外部接线端子

 JB-QBL-TX3002火灾报警控制器(联动型)

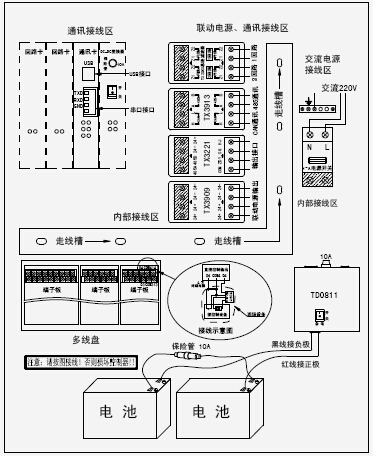

JB-QBL-TX3002火灾报警控制器外部接线端

  1、多线盘01~06:直接启动操作盘为有源常开输出端子,启动时闭合接+24V(每个点大输出电流200mA);

  2、多线盘I1~I6:直接启动操作盘反馈端子,无源输入,不用时接接入4.7K电阻;

  3、多线盘COM1~COM6:直控点输入输出公共端;

  4、(监控点启动输出)HJ:火警传输设备为有源常开输出端子,启动时闭合接+24V(大输出电流100mA);不用时接接入10K电阻;

  5、(监控点启动输出)SG:声光警报器为有源常开输出端子,启动时闭合接+24V(大输出电流100mA);不用时接接入10K电阻;

  6、(监控点启动输出)COM:火警传输设备和声光警报器的公共接线端子;

  7、Z1、Z2:无极性二总线端子。

  8、24V+、24V-:24V联动电源输出;

  9、USB接口:系统或调试人员传输设备安装位置、联动逻辑等配置信息;

  10、串口接口:用于连接CRT;

  11、485通讯:预留(程序增加此功能,此端子才能用);

  注意:连线时,任何设备的通信线A口接A口,B口接B口,请勿接反,否则系统将无法通讯。

  CAN通讯:主、分机通讯接口端子(只有扩展CAN通讯板后,此端子才能用)。

  注意:连线时,任何设备的通信线L口接L口,H口接H口,请勿接反,否则系统将无法通讯。
