J-SAP-EI6024型消火栓按钮内置CPU和智能软件，通过总线向火灾报警控制器发送火警和启泵控制信号，点亮“启动”灯，并可根据消防泵反馈信号点亮“回答”指示灯。内置按钮开关，可通过机械操作机构使其动作并自锁，通过专用钥匙使按钮复位；具有一组常开触点，供启动消防泵使用，当压下启动零件时，触点闭合。满足国标GB16806-2006《消防联动控制系统》有关要求，工作稳定可靠。



二、J-SAP-EI6024消火栓按钮性能特点



电子编码，唯一ID，控制器在线编址或编码器设地址，自动登录。

独创旋转式结构，便于安装。

采用专用钥匙复位。

“回答”灯既可通过火灾报警控制器点亮，也可根据消防泵运行状态由外部24V直接点亮。

支持“数字总线”通讯协议。

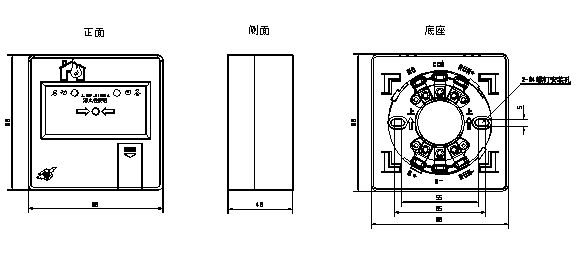

三、J-SAP-EI6024消火栓按钮外形及安装尺寸





四、J-SAP-EI6024消火栓按钮主要技术指标



型号：J-SAP-EI6024

使用环境温度：-10℃~+55℃

使用环境湿度：＜95RH（不凝露）

工作电压：总线 24V脉动电压

内部按键触点容量：DC24V/0.1A

监视电流：＜0.35mA

总线长度：≤2000m

报警电流：＜0.85mA

线  制：二线制,无极性

外壳防护等级：IP30



五、J-SAP-EI6024消火栓按钮安装与接线



安装

消火栓按钮应安装在明显和便于操作的墙上，距地高度1.5m，安装应牢固，不得倾斜，应防止水溅、水淋；外接导线应留有0.10m的余量，端部应有明显标志。

将按钮底座用两只M4螺钉按照箭头方向固定在墙面上，底座上接好线后，将按钮套在底座上，顺时针旋转至听见“喀哒”声即可。拆卸时，一边向底座方向按压，一边逆时针旋转，即可拆下。

接线

应选用截面积不小于1.0mm2的多股铜芯双绞线，总线长距离不大于2000米。

底座上“S+”、“S-”分别为总线正、负极输入端子，“S+”、“S-”接入EI系列火灾报警控制器的回路总线（无极性连接）。

“NO”和“COM”为按键的一组常开点，根据需要使用。

产品出厂时，已将跳线器插于X2、X3的“内”,回答灯通过火灾报警控制器点亮，无需另接24V线；将跳线器插于X2、X3的“外”时，回答灯由外接24V电源点亮，需将“RUN+”接24V+，“RUN-”接24V-。

每个接线端子所接导线数量应不大于2根。

注：本产品不适用于室外、潮湿场所以及可能对壳体造成腐蚀、破坏的场所。
