EI依爱消防火灾报警控制器采用CAN联网时如何布线？

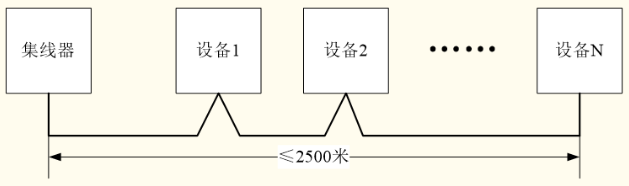

1）手拉手布线

火灾报警控制器CAN总线的H端子与EI6421集线器通道上标有的“H”端子

（如“A-H”、“1H”、“2H”、“3H”、“4H”）连接，L端子与集线器通道上标有的“L”端子

（如“A-L”、“1L”、“2L”、“3L”、“4L”）连接。

注意：同一台火灾报警控制器的的“H、L”数据线，接入的端口号要一致，如“H”数据线接入网络集线器“1H”端子，“L”数据线就只能接入网络集线器“1L”端子。

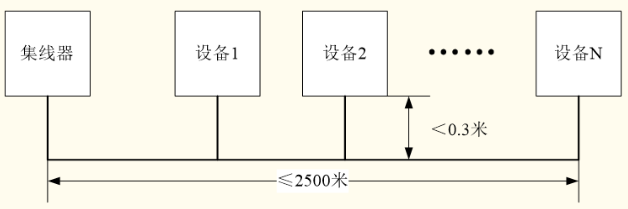

2）T型布线

布线方式建议采用手拉手方式，可采用T形布线，N≤109。其中集线器与设备N需要配置匹配电阻，其他设备不配置匹配电阻。

EI6421集线器左下部有插针X2，对应A端口的匹配电阻，跳线器插入“0”则没有匹配电阻，插入“1”则有匹配电阻，当有多个集线器需要接入网络时，将一个集线器视为图中“集线器”，其他视为“设备x”,使用A端口进行接线。
