依爱火灾报警设备

依爱J-EI6047N型输出模块

时间:2018-09-29 10:05:04  品牌:

[!--oldtitle--]

 一、J-EI6047N型输出模块性能特点

电子编码,唯一ID,控制器在线编址或编码器设地址,自动登录,调试方便。
采用双刀双掷继电器,适合控制消防广播、非编码声光/警铃等无需检测动作反馈信号的设备。
可检测24V电源断线故障。
插拔式结构,安装接线方便。

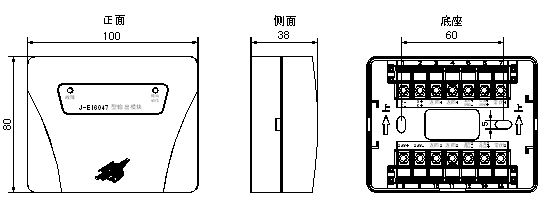

二、J-EI6047N型输出模块外形及安装


三、J-EI6047N型输出模块主要技术指标

型号:J-EI6047N
使用环境温度:-10℃~ +50℃
使用环境湿度:<95RH(不凝露)
总线工作电压:24V脉动电压
线 制:两总线(无极性);DC 24V电源(EI6047有极性)(EI6047N无极性);24V 电源 DC 24V1015
监视电流:<0.35mA(总线);<1.0mA(DC24V)
动作电流:<1.5mA(总线);<20mA(DC24V)
继电器触点:两组常开常闭, DC30V/1A;AC120V/1A
总线长度:≤2000m
外壳防护等级:IP30

四、J-EI6047N型输出模块安装与接线

安装:
输出模块一般安装在受控设备附近,也可集中安装于模块箱内或楼层分线端子箱内。
安装模块时,先用M4螺钉将底座(根据标识“↑”、“上”确定安装方向)固定在预埋的DH86型接线盒上,也可利用安装孔直接固定在安装位置。底座接线完成后将模块插入底座。
接线:
底座上端子S+和S-接控制器总线,无极性连接。
“常开1”、“公共1”和“常闭1”对应内部继电器的一组触点;“常开2”、“公共2”和“常闭2”对应此继电器的另一组触点。两组触点同时转换。
