依爱火灾报警设备

依爱J-SAP-EIN22消火栓按钮

时间:2018-09-18 09:15:55  品牌: 依爱
[!--oldtitle--]



    一、J-SAP-EIN22型消火栓按钮简介


    J-SAP-EIN22型消火栓按钮内置CPU和智能软件,通过总线向火灾报警控制器发送启泵控制信号,点亮“启动”灯,并可根据消防泵反馈信号点亮“回答”指示灯。内置按钮开关,可通过机械操作机构使其动作并自锁,通过工具使按钮复位;具有一组常开触点,供启动消防泵使用,当压下启动零件时,触点闭合。满足国标GB16806-2006《消防联动控制系统》有关要求,工作稳定可靠。

    二、J-SAP-EIN22型消火栓按钮性能特点

    电子编码,唯一ID,控制器在线编址或编码器设地址,自动登录。
    插拔式结构,便于安装。
    采用工具复位。
    “回答”灯既可通过火灾报警控制器点亮,也可根据消防泵运行状态由外部DC24V直接点亮。
    支持“数字总线”通讯协议。

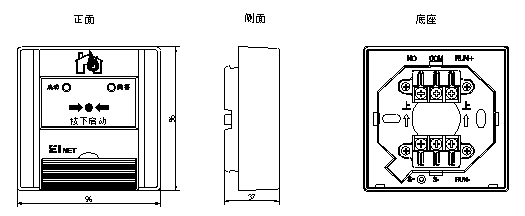

    三、J-SAP-EIN22型消火栓按钮外形及安装尺寸



    四、J-SAP-EIN22型消火栓按钮主要技术指标

    型号:J-SAP-EIN22
    使用环境温度:-10°C~+55°C
    使用环境湿度:<95RH(不凝露)
    总线工作电压:24V脉动电压
    内部按键触点容量:DC24V/0.1A
    监视电流:≤0.35mA
    总线长度:≤2000m
    报警电流:≤0.85mA
    线  制:两总线,无极性
    外壳防护等级:IP30

    五、J-SAP-EIN22型消火栓按钮安装与接线

    安装
    消火栓按钮应安装在明显和便于操作的墙上或消火栓箱内,距地高度1.5m,安装应牢固,不得倾斜,应防止水溅、水淋;外接导线应留有0.10m的余量,端部应有明显标志。
    将按钮底座用两只M4螺钉按照箭头方向固定在墙面上,底座上接好线后,将按钮插在底座上。若想安装更牢固,可打开翻盖,用ST3.5x25自攻钉将按钮固定在底座上。拆卸时请捏住按钮左右两侧的下部向外拔。
    接线
    应选用截面积不小于1.0mm2的多股铜芯双绞线,总线最长距离不大于2000米。
    底座上“S+”、“S-”分别为总线正、负极输入端子,“S+”、“S-”接入EI系列火灾报警控制器的回路总线(无极性连接)。
    “NO”和“COM”为按键的一组常开点,根据需要使用。
    产品出厂时,已将跳线器插于X2、X3的“内”,回答灯通过火灾报警控制器点亮,无需另接DC24V线;将跳线器插于X2、X3的“外”时,回答灯由外接DC24V电源点亮,需将“RUN+”接DC24V+,“RUN-”接DC24V-。
    每个接线端子所接导线数量应不大于2根。
    注:本产品不适用于室外、潮湿场所以及可能对壳体造成腐蚀、破坏的场所。
