尼特NT8012图形显示装置的操作流程

来源:北京消防改造  时间:2020-04-01 16:38:12

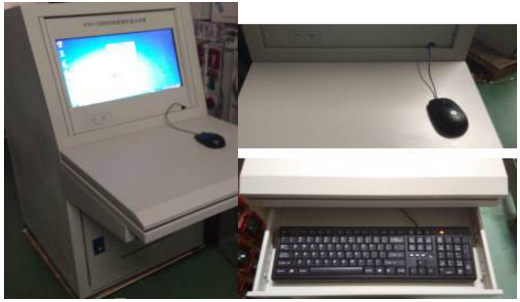

图形显示装置介绍

NT8012型消防控制室图形显示装置集火灾监控、信息传输和消防安全管理于一体,满足标准GB16806-2006《消防联动控制系统》,具有直观显示、响应及时、系统稳定、操作方便等优点。

NT8012图形显示装置的操作流程

NT8012型消防控制室图形显示装置具有RS232等接口,可与火灾自动报警等系统相连,接收并显示火警、报警、监管、故障、联动、屏蔽等状态信息,可显示总平面布局图、报警平面图和系统构成图,具有信息显示、值班管理、疏散指示等功能。

正常监视状态

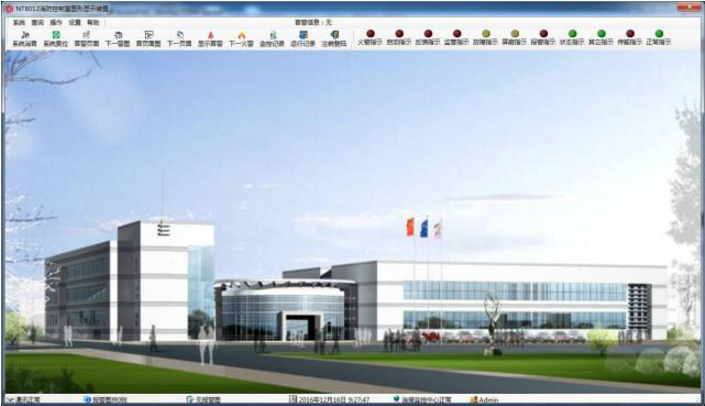

接通系统电源,打开显示器开关,再打开机箱开关,系统即启动。进入正常监控状态,屏幕显示如图:

NT8012图形显示装置的操作流程

信息特征:

1-【标题栏】:左边显示系统名称,右边的红色按钮为关机操作,在权限许可时,可关闭系统。

2-【菜单栏】:对应系统的所有功能,根据当前用户级别的不同而不同。右边显示首火警信息。当有火警时,首火警信息会在此处突出显示,点击该信息,会在图形区显示对应的平面图,并在图中显示报警点。

3-【工具栏】:左边一部分对应菜单栏的相同项,方便用户操作。右边为系统状态指示,共有八个虚拟指示灯,每个指示灯表示当前有某种事件存在或发生过。

4-【图形区】:显示监控平面图或报警平面图,在图上指示相应设备的位置,无报警信息时显示LOGO图。

5-【状态栏】:分成六个部分,从左到右依次表示:与控制器的通讯状态、报警平面图总数以及当前显示序号、当前显示的平面图名称、系统时间、与监控中心的通讯状态、当前登陆用户。

事件显示状态

当有火警、联动等信号输入后,进入报警状态,此时相应的指示灯闪亮,音响发出报警声,图形区显示报警设备所在的平面图,并在屏幕中央显示出报警设备,状态栏显示报警平面图名称,如有火警存在,还会显示报警平面图总数和当前显示平面图的序号。

发生火警时的显示界面图:

NT8012图形显示装置的操作流程

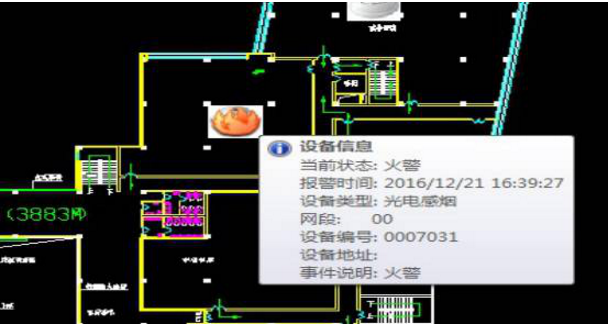

在平面图上,报警的设备上会出现一个闪烁的火样图标,表示当前的状态。鼠标移到平面图上的设备,可以看到设备的详细信息。

NT8012图形显示装置的操作流程

信息特征:

1-当有设备处于火警、联动、反馈、监管、故障、屏蔽状态存在时,相应的指示灯会闪亮,否则,正常指示灯会闪亮。

2-传输指示灯在传送数据时闪亮,成功后,保持常亮。失败,故障或复位后常灭。

3-共有四类信息可供查询及打印:配置信息,监控信息,运行信息和设备信息。

4-滚动鼠标滚轮,可以缩放显示平面图。

系统的用户级别和功能权限

系统把用户分成三个级别:普通级,高级,管理级。级别的不同可操作的功能也不同。

信息特征:

1-普通级:可以查询打印报警和运行信息,对本系统消音操作。

2-高级:除具有普通级功能外,还能对本系统进行复位,关闭。

3-管理级:除具有高级功能外,还能进行通讯设置、网络设置、用户管理、报警记录及运行记录备份、清除等功能。

系统的用户切换

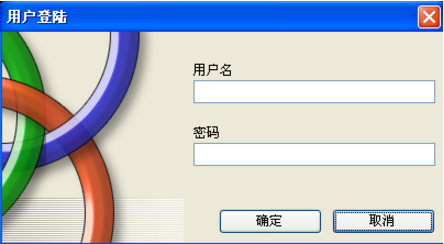

在系统启动后,默认使用一个普通级权限的用户,如果需要对系统更高权限的操作,请先切换到高级别用户,再进行操作。通过系统-登陆系统菜单或相应工具按钮,可以进入用户登陆页面。

NT8012图形显示装置的操作流程

信息特征:

系统安装完成后,缺省会内置两个用户:

用户名:Power密码:1级别:高级用户。

用户名:Admin密码:1级别:管理员。
