青鸟消防防爆产品接线图

来源:北京消防改造  时间:2019-12-09 09:49:26

JBF4101-Ex防爆点型光电感烟火灾探测器(本安型)接线图

青鸟消防JBF4101-Ex防爆点型光电感烟火灾探测器(本安型)接线图

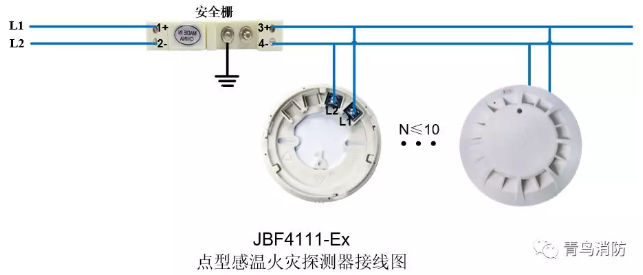

JBF4111-Ex防爆点型光电感温火灾探测器(本安型)接线图

青鸟消防JBF4111-Ex防爆点型光电感温火灾探测器(本安型)接线图

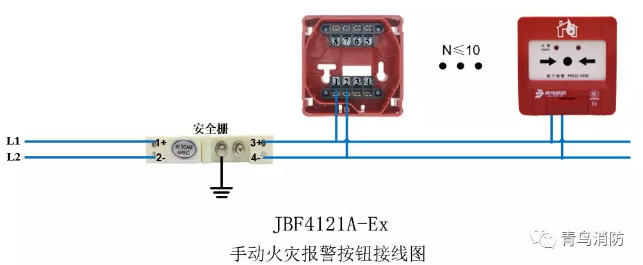

J-SAP-JBF4121A-Ex防爆手动火灾报警按钮(本安型)接线图

青鸟消防J-SAP-JBF4121A-Ex防爆手动火灾报警按钮(本安型)接线图

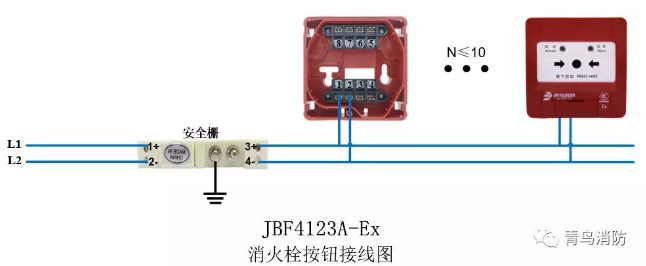

JBF4123A-Ex防爆消火栓按钮(本安型)接线图

青鸟消防JBF4123A-Ex防爆消火栓按钮(本安型)接线图

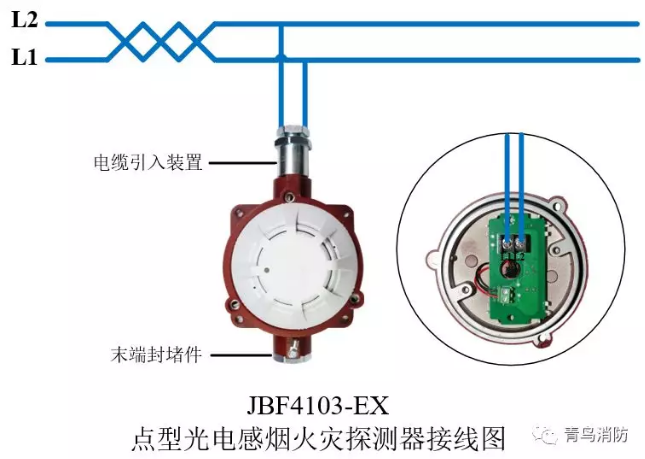

JTY-GD-JBF4103-Ex防爆点型光电感烟火灾探测器(隔爆型)接线图

青鸟消防JTY-GD-JBF4103-Ex防爆点型光电感烟火灾探测器(隔爆型)接线图

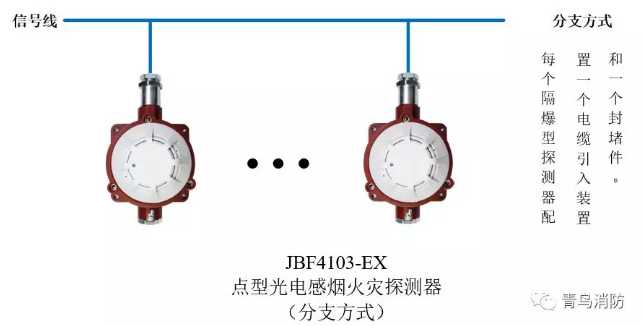

01.分支方式接线图

青鸟消防JTY-GD-JBF4103-Ex防爆点型光电感烟火灾探测器(隔爆型)分支方式接线图

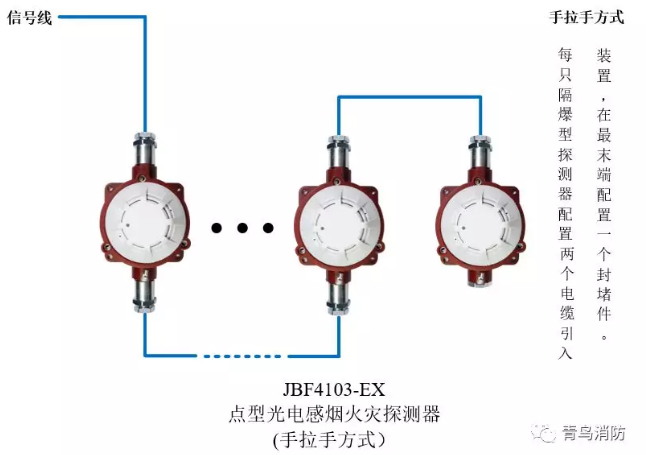

青鸟消防JTY-GD-JBF4103-Ex防爆点型光电感烟火灾探测器(隔爆型)手拉手方式接线图

02.手拉手方式接线图

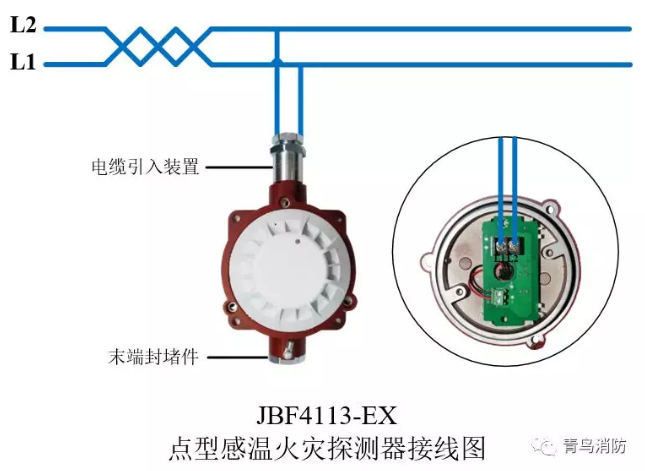

JTW-ZD-JBF4113-Ex防爆点型光电感温火灾探测器(隔爆型)接线图

青鸟消防JTW-ZD-JBF4113-Ex防爆点型光电感温火灾探测器(隔爆型)接线图

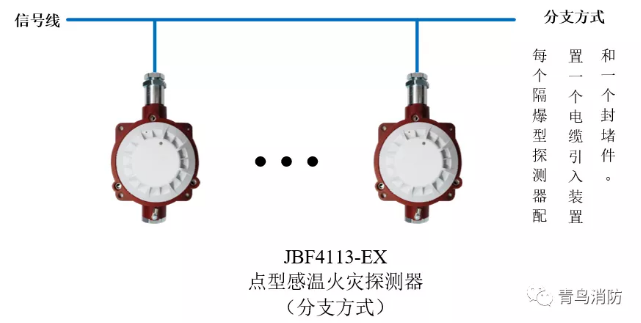

01.分支方式接线图

青鸟消防JTW-ZD-JBF4113-Ex防爆点型光电感温火灾探测器(隔爆型)分支方式接线图

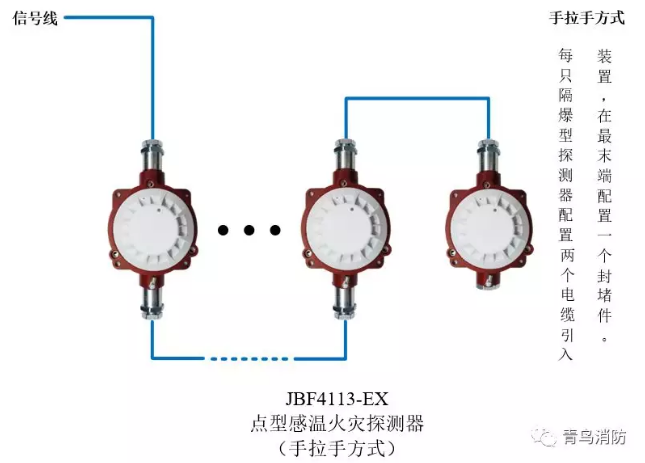

02.手拉手方式接线图

青鸟消防JTW-ZD-JBF4113-Ex防爆点型光电感温火灾探测器(隔爆型)手拉手方式接线图

JBF4374-Ex防爆火灾声光警报器(隔爆型)接线图

青鸟消防JBF4374-Ex防爆火灾声光警报器(隔爆型)接线图

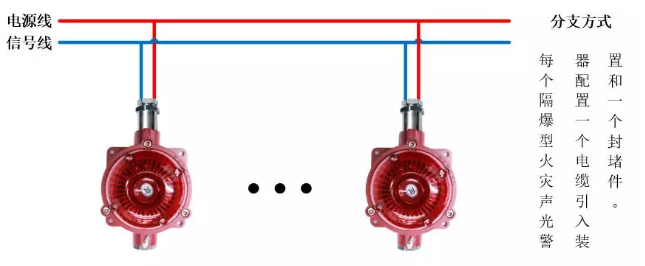

01.分支方式接线图

青鸟消防JBF4374-Ex防爆火灾声光警报器(隔爆型)分支方式接线图

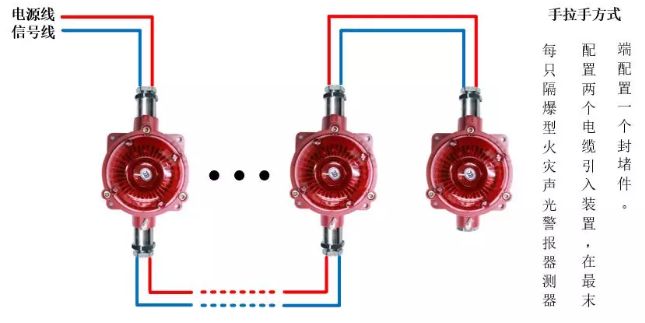

02.手拉手方式接线图

青鸟消防JBF4374-Ex防爆火灾声光警报器(隔爆型)手拉手方式接线图
