泰和安TX3214A输出模块接线图

来源:消防检测  时间:2019-12-03 09:04:28

TX3214A 型输出模块安装和布线

警告:安装设备之前,必须切断回路的电源并确认全部底座已安装牢靠且每一个底座的连接线准确无误。

1、安装前应首先检查外壳是否完好无损,标识是否齐全。

2、TX3214A输出模块采用明装方式,分为进线管明装和进线管暗装,安装时只需拔下模块,从预埋盒的进线孔中穿入电缆并接在模块底座的相应端子上,再插好模块即可安装好。

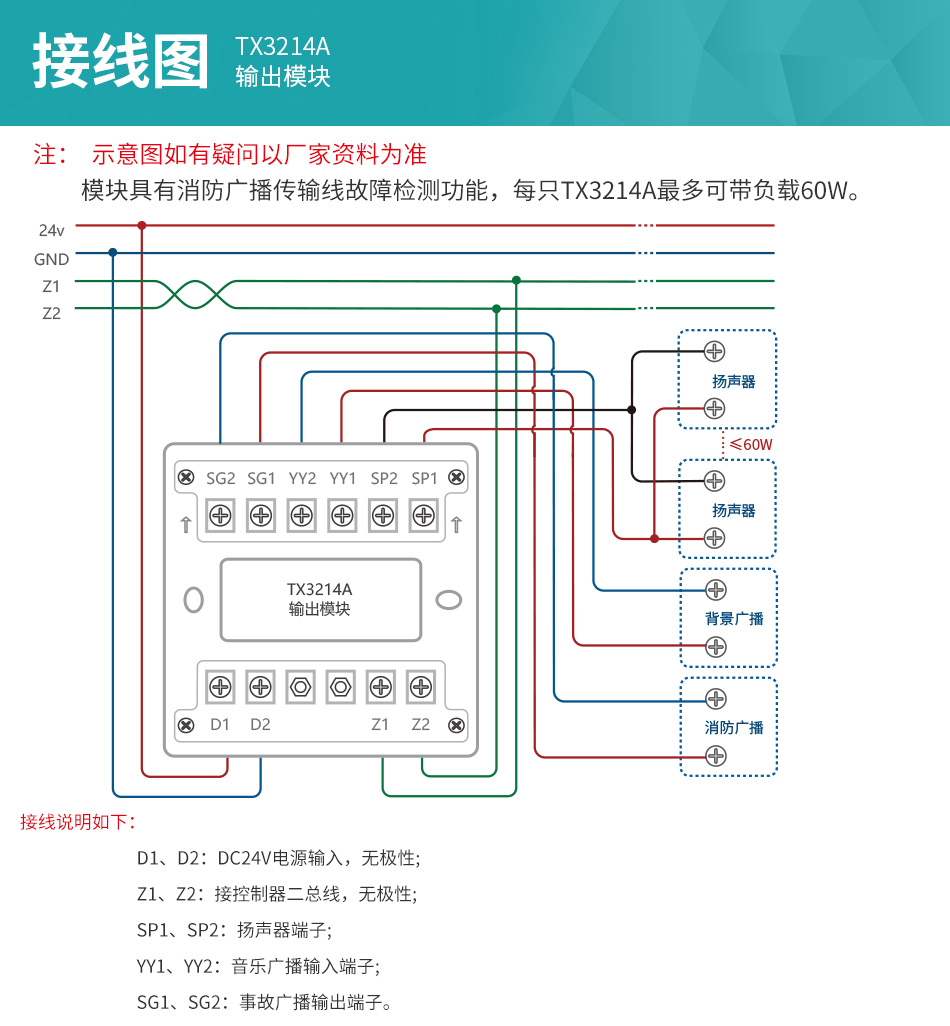

3、模块端子示意图如图所示。接线说明如下:

D1D2:24V电源输入端子,无极性。

Z1Z2:信号总线输入端子,无极性。

SG1SG2:事故广播输入端子。

YY1YY2:音乐广播输入端子。

SP1SP2:与扬声器连接的输出端子。

接线方式:

TX3214A输出模块

布线要求:

总线(BUS)采用RVS-2×1.0mm2或1.5mm2线;DC24V电源线采用BV-2×1.5mm2或2.5mm2;广播线及扬声器线均采用BV线,截面积≥1.0mm2。穿金属管(线槽)或阻燃PVC管敷设。

注意事项

1、值班人员应熟练掌握设备的操作程序。

2、本模块为消防产品,使用中必须严格执行值班和交接班制度,并做好运行记录。

3、应定期对模块进行功能测试。
