什么是余压监控系统?

余压监控系统，也叫余压测控系统、压差测控系统、或智能余压监控系统，是高层建筑的正压送风系统中一个调节消防前室或楼梯间余压值的一套系统性装置。通过控制旁通阀的开闭，将余压值有效控制在国标要求的合理范围内。既阻止了有害烟气的进入，也确保了防火门在需要人员疏散时可以正常开闭。

余压监控系统的组成有哪些?

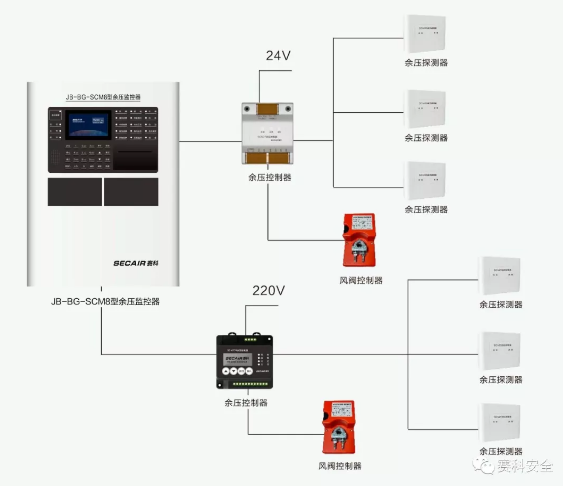

余压监控系统一般由余压监控器、余压控制器、余压探测器、风阀控制器等组成，如下图所示：

余压系统工作原理：

1、系统启动：当发生火灾时，火灾报警系统根据报警数据打开相应楼层的送风口，开启正压风机。

2、加压：正压送风系统启动后，正压风机将空气送入相应楼梯间、前室/合用前室，导致相应空间压力增大。

3、测压：通过内置气压采集孔及安装于顶部(或背部)气压采集管，检测楼梯间(高压区)与走道(低压区)或前室(高压区)与走道(低压区)之间的压力差。

4、开启(泄压)：当压差达到设定的动作(泄压)范围(楼梯间50Pa，前室30Pa)时，余压控制器将通过风阀控制器开启旁通阀，开始泄压。

5、复位(加压)：当压差降至设定的复位范围(楼梯间40Pa，前室25Pa)时，系统将关闭旁通阀，正压送风系统也将恢复正常送风。

余压监控器：

实时监控余压报警、泄压状态、系统运行情况。进行系统的统一参数配置，实时监控整个疏散系统的余压;

余压控制器：

通过与余压探测器联动，控制旁通泄压阀开启和关闭;

余压探测器：

整个系统的末端神经，负责前室和楼梯间余压的测量与控制;

风阀控制器：

接收余压控制器命令，控制调节电动旁通泄压阀的开、闭角度。
