1、安装指导及施工时以技术部门出具的设计图纸为准。

2、电磁阀及电动蝶阀安装前应先进行管道的冲洗和试压，电磁阀处于常闭状态，信号蝶阀处于常开状态。

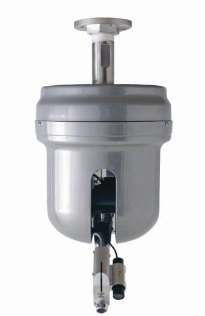

3、自动跟踪定位射流灭火装置（以下称：消防水炮）属于精密仪器，安装时应轻拿轻放，安装时禁止拎托炮头，严禁旋转炮体。消防水炮必须法兰连接，法兰在已拧紧，不允许现场施工拧动法兰，现场管道焊接法兰必须和地面平行。

4、消防水炮安装位置应尽量避开其他强红外光辐射区域、避开遮挡物，保证设备安装牢固。

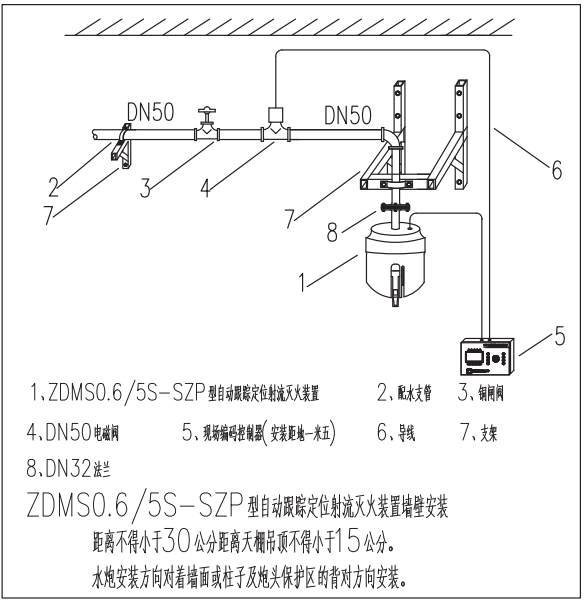

5、现场安装时消防水炮中心点与墙面的距离分别为

ZDMS0.6/5S-SZP消防水炮/ZDMS0.7/10S-SZP消防水炮距离墙的距离不小于300mm。

ZDMS0.8/20S-SZP消防水炮/ZDMS0.9/30S-SZP消防水炮距离墙的距离不小于700mm。

6、现场编码控制器与消防水炮安装距离不应大于50m，现场编码控制器安装后，在未正式使用前应将设备遮挡，以免造成损坏。

7、现场编码控制器应以就近原则设置在消防水炮下方，距地面约1.5米处，操作时应便于观测现场情况及相关消防水炮动作情况。

8、管材选用：明管道采用内外热镀锌钢管：DN＜100管道应采用螺纹连接，DN≥100管道应采用沟槽式连接件（卡箍）或法兰连接。埋地管道采用球墨铸铁管（法兰连接）；

9、消防水炮系统线缆应单独敷设，不能与其它系统线路共用。

10、线缆及管材必须采用国标等级。

11、各类线缆均采用穿钢管或金属线槽（加隔板）保护，主线路采用穿金属线槽敷设，其余可采用穿钢管敷设，视频线单独穿铺设，强弱电缆必须分开。

12、在选用多芯线时应注意线路标识或线色标识。

13、除视频线外其余线缆应尽量避免出现接头，如出现接头时，不允许使用线径不同的线缆，防止出现压降，造成通讯不畅，电压降低。接头不允许超过3个，接头必须绝缘、锡接处理，线缆与设备的接线端子处应焊接或使用冷压端子，不可随意缠绕连接。

14、系统线路铺设完毕后应对线路进行检测并做好线标。

15、现场设备电源与后端设备电源一定要统一，不可在现场临时接电，总电源必须通过UPS电源后供给各个设备。

16、消防水炮与现场编码控制器连线应留够余量，满足自动寻的喷水灭火装置360度旋转，但不宜太长，防止消防水炮缠线。

17、消防系统接地是抑制干扰的重要措施，当系统产生不明故障和误报火警时，首先考虑的是系统接地是否良好。系统接地属干扰性接地，接地电阻应小于4Ω。根据设计要求，本系统采用控制器单点接地方式，施工中应将系统中控制器的接地点连接在同一点，由这一连接点接入屏蔽地线连接端，除此之外，本系统中的总线、远程通讯线等均不得与任何形式的地线或中性线连接，以防止本设备的误动作。

18、系统中的各回路导线对地绝缘电阻不应小于20MΩ。

19、系统设备未调试前及调试后，验收前请不要擅自开启电源，以防出现不必要的麻烦。

20、室外安装的设备必须做好避雷措施；金属配线槽、金属保护管、桥架、接线盒、梯架等应良好接地。接地方式用Φ6的钢筋左右焊接，面积大于钢筋直径的3倍。

21、消防水炮靠墙壁安装时喷水口初始位置应对向墙壁方向。

说明：如设备在安装过程中未按此安装指导书内容进行施工，会影响到设备使用的性能和效果；另外本消防水炮安装指示书仅提供技术参考，具体情况需考虑现场实际情况。
