防火门监控系统调试详细步骤

来源:消防维保  时间:2019-06-28 13:47:55

一、防火门监控器上电前准备与测量

1.1测量外部接线是否有异常电压。

1.2防火门监控器本身功能测试

1.2.1主机检查:确认控制器主电开关、备电开关在断开位置;检查排线、端子是否松动,如有松动重新插紧。

1.2.2连接主电电源:如使用控制器自身所带电源线,将控制器电源线插头插到220V电源上,220V电源线要有良好接地线;如现场接线直接接到控制器上,控制器接线端子L接火线,N接零线,G接保护接地线。

1.2.3连接备电电源,将出厂置于断开状态的备电连接线插到备电电池上,检查备电连接线极性应正确,红色线接端子+24V,黑色线为接端子GND;2节备电电池串联连接。

1.2.4接通主电电源,打开主电开关,控制器应正常开机,使用万用表测量电源板上对外接线端子电压,应符合以下要求:

回路:18V-20V

主电:220V

打开备电开关,系统应工作正常;关闭主电开关,控制器应正常工作。

关闭主电开关,关闭备电开关,控制器正常关机。

1.3连接接线

按照接线图将通讯回路线等导线接到监控器上

二、防火门监控系统调试(具体操作步骤)

以1个主机、2个分机、5个门(一个常开门,四个常闭门)为例。主机接1个常开防火门(编号为1),2分机分别接2个常闭防火门(编号分别为1,2)。主机的can1接到1号分机的can1,再从1号分机can1接到2号分机can1,监控主机的回路线和24v接到防火门,监控主机的485接到火灾报警控制器的485通讯。

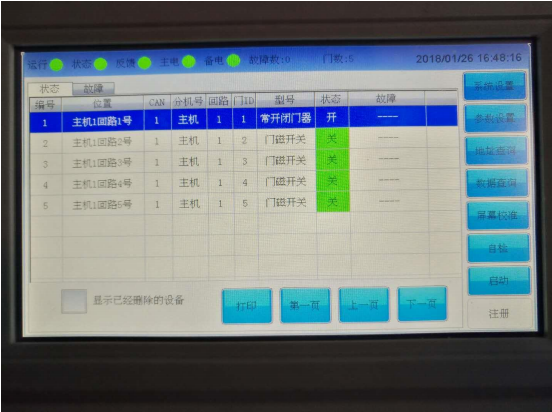

开机,进入防火门监控器主机界面:

防火门监控系统调试详细步骤

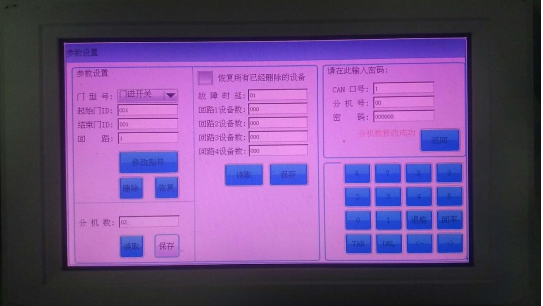

2.1进入参数设置,回路设置。

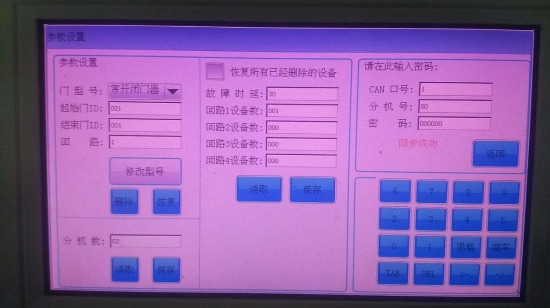

1、CAN1口先设置分机数,CAN1有2个分机,设置分机数为2,输入密码,CAN口号设为1,点击左下角的“保存”即可;

防火门监控系统调试详细步骤

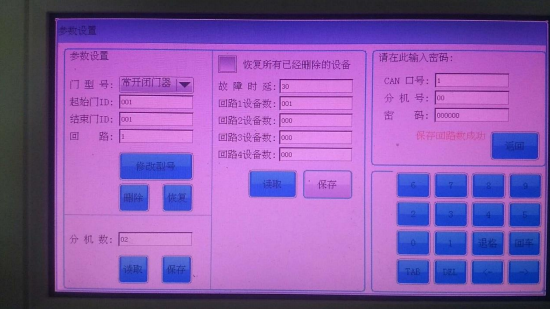

2、设置分机号为0,回路1设备数设为1,点击中间的“保存”;

防火门监控系统调试详细步骤

3、设置门型号为“常开防火门”,起始门ID和结束门ID设为1,回路号设为1,点击“修改型号”按钮保存;

防火门监控系统调试详细步骤

4、分机号设为1,回路1设备数设为2,点击中间的“保存”;

5、设置门型号为“常闭防火门”,起始门ID设为1和结束门ID设为2,回路号设为1,点击“修改型号”按钮保存;

6、分机号设为2,回路1设备数设为2,点击中间的“保存”;

7、设置门型号为“常闭防火门”,起始门ID设为1和结束门ID设为2,回路号设为1,点击“修改型号”按钮保存。

2.2进入系统设置

进入系统参数设置,输入密码,点击“确定”按钮修改系统时间(试用阶段不能修改系统时间)。

防火门监控系统调试详细步骤

2.3启动设置

防火门监控系统调试详细步骤

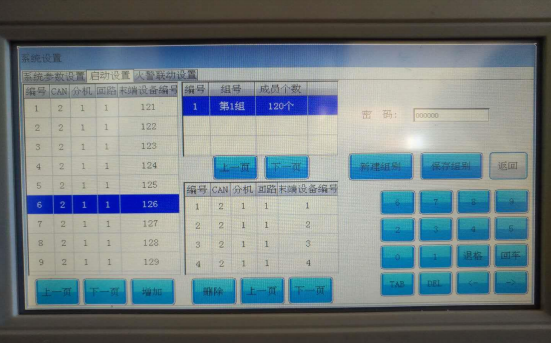

进入启动设置界面,新建分组,将电动闭门器分在一组的添加到组内。一组多添加120个,把5个防火门中的电动闭门器添加到一组中,保存组别,在组里只能编常开闭门器,不能改门磁开关。

2.4进入火警联动设置

防火门监控系统调试详细步骤

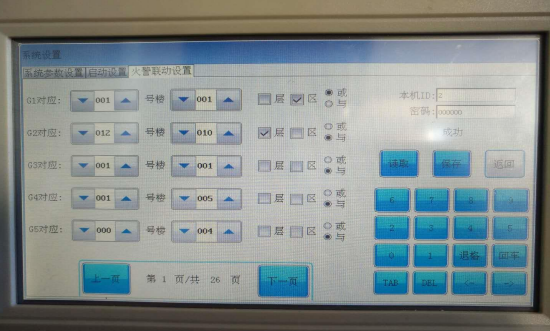

连接G6,G7火灾报警系统与防火门监控器,并设置火灾报警控制器RS485通讯,(类型设置为火灾显示盘),每个组对应一个防火分区。进入界面点击读取,然后设置1号楼1区的2个报警器件报警启动G1组防火门,关系设为与,本机ID设为2,因G6报警控制器联动盘占一个地址,故监控主机ID设为2,设置完输入密码点击保存。

2.5设置火灾报警控制器

防火门监控系统调试详细步骤

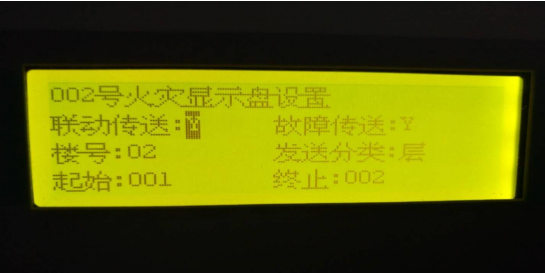

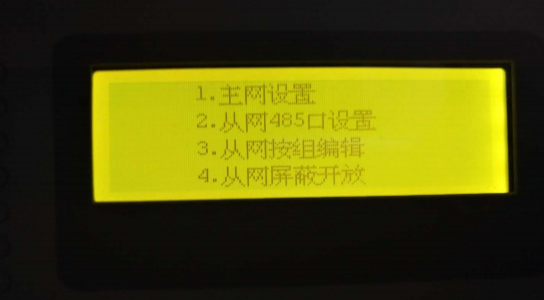

进入设置,从网485口设置,设置2号盘为火灾显示盘,设置楼号为1,按区发送,起始为1区,终止为1区;

防火门监控系统调试详细步骤

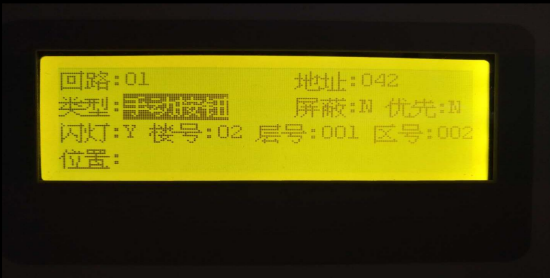

进入回路编辑,单点编辑,分别设置42,43号手报楼号为1区号为1;

防火门监控系统调试详细步骤

设置完成保存退出。

同时按下42,43手报,监控主机“启动”灯亮,并会启动与火警联动关系对应的分组中闭门器,主界面会显示对应闭门器的状态与故障信息。

防火门监控系统调试详细步骤

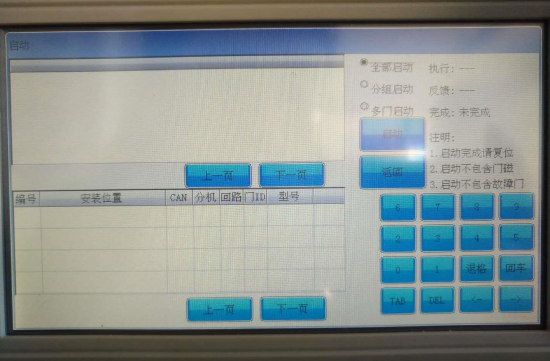

2.6启动

分为全部启动,分组启动,多门启动和主机通讯板DI短路引导全部启动

防火门监控系统调试详细步骤

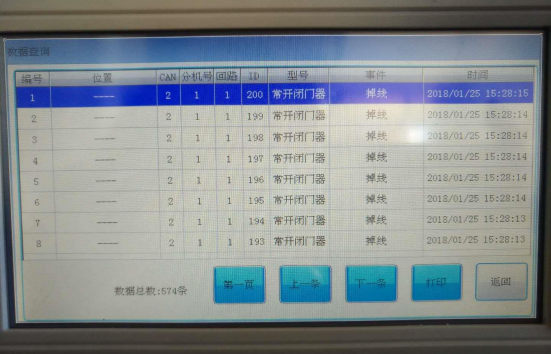

2.7数据查询

防火门监控系统调试详细步骤

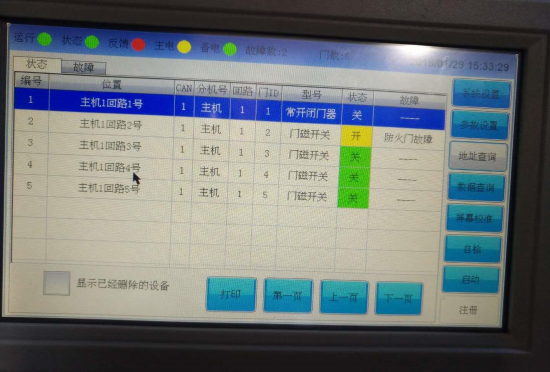

可以查询设备故障、现场设备掉线、回路短路、回路掉线,主备电故障等问题。

注:防火门监控系统调试详细步骤是针对国泰怡安GT-FHK7001系列防火门监控系统,其他品牌仅可参考,不同品牌产品调试方式有所差别。
