首安JTW-LCD-SL-D8000A火灾探测器接线方式
来源：消防维保 时间：2018-11-15 15:37:04
JTW-LCD-SL-D8000A火灾探测器接线方式

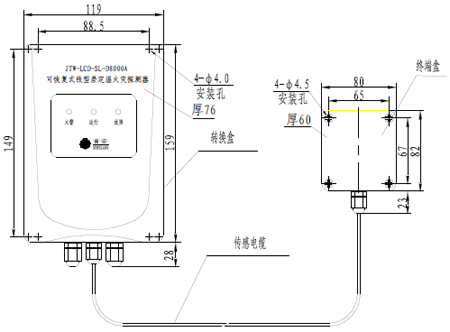

(1)JTW-LCD-SL-D8000A火灾探测器外形尺寸及安装示意图
JTW-LCD-SL-D8000A火灾探测器外形尺寸及安装示意图
(2)接线端子说明
a.转换盒接线端子说明
| DC24V+ | DC24V+ | DC24V- | DC24V- | RS-485 | RS-485 | 火警输出 | 火警输出 | 故障输出 | 故障输出 | 定温输入 | 定温输入 | 参考输入 | 参考输入 | 温差输入 | 温差输入 |
|
24V |
24V |
GND | GND | A | B | HJ | HJ | GZ | GZ | D- | D+ | B- | B+ | C- | C+ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
端子1-4：DC24V电源端子，端子1、2为供电电源DC24V的正极，端子3、4为供电电源DC24V的负极；
端子5-6：备用；
端子7-8：火灾报警继电器(报警时吸合)输出；
端子9-10：故障报警继电器(故障时断开)输出；
端子11-16：传感电缆接入端子，其中端子11(D-)、12(D+0分别与定温传感电缆连接；端子13(B-)、14(B+)分别与传感电缆两根褐色导线连接;端子15(D-)、16(D+)分别与差温传感电缆连接，其中芯线接D+端子，外层导体接D-端子。传感电缆与转换盒或终端盒连接时，必须清除传感电缆引线表面的漆包层及氧化层等，以保证电路连接良好。
b.终端盒接线端子说明
| 1 | 2 | 3 | 4 | 5 | 6 |
| D- | D+ | B- | B+ | C- | C+ |
终端盒接线端子B+、B-、C+、C-、D-、D+分别通过传感电缆的导体与转换盒的接线端子对应连接。连接时必须清除传感电缆导体表面的漆包层及氧化层，以确保电路连接良好。
(3)JTW-LCD-SL-D8000A火灾探测器接线方式

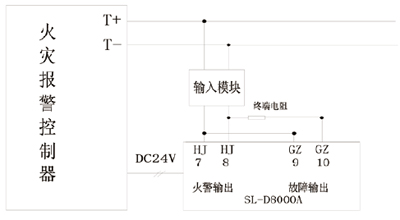

与火灾报警控制系统配套使用时，可通过其输入(监视)模块，将线型感温探测器的报警信号接入系统，其接线方式见下图。
JTW-LCD-SL-D8000A火灾探测器接线方式图
