首安JTW-LD-SL-D6000A火灾探测器系统接线方式

来源:消防维保  时间:2018-11-15 15:33:17

JTW-LD-SL-D6000A火灾探测器系统接线方式

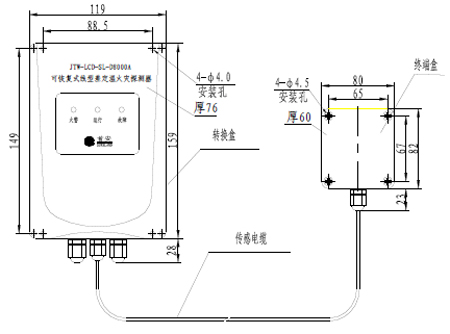

(1)JTW-LD-SL-D6000A火灾探测器外形尺寸及安装示意图

JTW-LCD-SL-D8000A可恢复式线型差定温火灾探测器外形尺寸及安装示意图

JTW-LD-SL-D6000A火灾探测器外形尺寸及安装示意图

(2)首安JTW-LD-SL-D6000A火灾探测器接线端子说明

a.转换盒接线端子说明

电源 电源 电源 电源 火警输出 火警输出 故障输出 故障输出 传感电缆 传感电缆 传感电缆 传感电缆 传感电缆 传感电缆 24V 24V GND GND HJ HJ GZ GZ D- D+ B- B+ C- C+ 1 2 3 4 5 6 7 8 9 10 11 12 13 14

●端子1-4:DC24V电源端子,端子1、2为供电电源DC24V的正极,端子3、4为供电电源DC24V的负极;

●端子5-6:火灾报警继电器(报警时吸合)输出;

●端子7-8:故障报警继电器(故障时断开)输出;

●端子9-10:传感电缆接入端子,传感电缆包有铝铂带的芯线接端子10,另一芯线接端子9;

●端子10-14:备用。

b.终端盒接线端子说明

 1  2  3  4  5  6  D-  D+  B-  B+  C-  C+

(3)JTW-LD-SL-D6000A火灾探测器接线方式

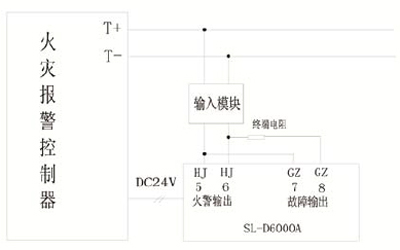

与火灾报警控制系统配套使用时,可通过其输入(监视)模块,将线型感温火灾探测器的报警信号接入系统,其接线方式见下图。

JTW-LD-SL-D6000A火灾探测器接线方式

JTW-LD-SL-D6000A火灾探测器接线方式
