海湾GST-BT001F独立式可燃气体探测器结构特征、安装与布线

来源:海湾消防设备  时间:2018-11-12 10:37:03

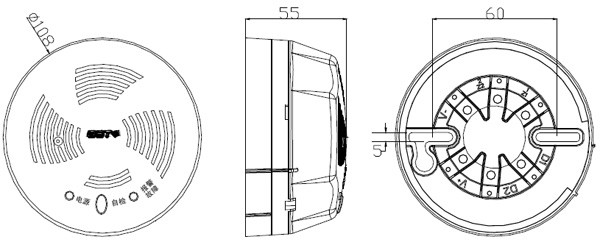

GST-BT001F独立式可燃气体探测器由两部分构成:探测器及底座,示意图如图1所示。

GST-BT001F独立式可燃气体探测器及底座示意图

图1 GST-BT001F独立式可燃气体探测器及底座示意图

其中:

D1、D2:电源线,无极性;

K1、K2:常开无源触点,在报警时触点闭合;

V+、V-:接管道电磁阀,探测器连续报警3s~7s后,V+、V-之间输出一个正向12V脉冲。

布线要求:电源线D1、D2应选用截面积≥2.5mm2的BV型线;有源外控线V+、V-,无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。

安装与接线:

首先将探测器底座固定在86H50预埋盒上,然后根据接线端子说明,将引线固定到底座上,再将探测器安装到底座上,其安装示意图如图2所示。

GST-BT001F探测器安装示意图

图2 GST-BT001F探测器安装示意图

GST-BT001F独立式可燃气体探测器对外接线端子示意图如图3:

GST-BT001F独立式可燃气体探测器对外接线端子示意图

图3 对外接线端子示意图

其中:

D1、D2:电源线,无极性;

K1、K2:常开无源触点,在报警时触点闭合;

V+、V-:接管道电磁阀,探测器连续报警3s~7s后,V+、V-之间输出一个正向12V脉冲。

布线要求:电源线D1、D2应选用截面积≥2.5mm2的BV型线;有源外控线V+、V-,无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。
