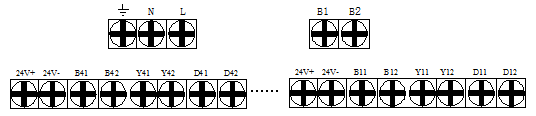

地、N、L：交流220V电源接地线、零线、火线。

B1、B2：无极性二总线，连接火灾报警控制器（联动型）。

DN1、DN2（N=1～4）：电磁阀驱动信号，启动时输出DC24V电压且大3A的信号。

YN1、YN2（N=1～4）：压力反馈信号，应输入动合型（常开）干触点（无源）信号，其终端匹配电阻为5.1kΩ/0.25W。

BN1、BN2（N=1～4）：输出二总线，连接紧急启停按钮、声光警报器、气体释放警报器、输入输出模块等总线设备。

24V+、24V-：DC24V输出，为现场的系统设备供电，可提供大300mA电流输出。
