金鼎JDXT-YW-1复合感烟感温火灾探测器安装与布线

来源:消防维保  时间:2018-10-09 10:28:32

  1、安装方法

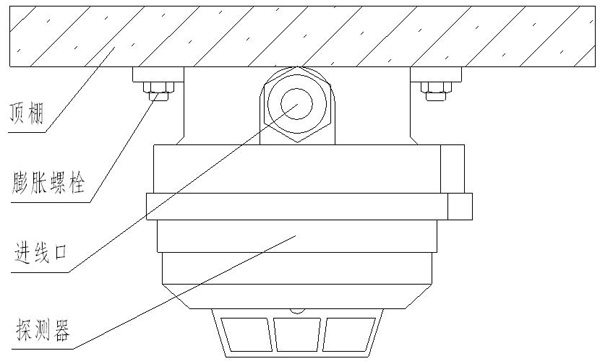

  根据现场情况,用M6膨胀螺钉通过探测器固定爪,将防爆外壳固定在顶棚上。电缆的引入装置采用压封胶圈结构,电缆外径约为8mm,电缆的防爆进线口为M22×1.5内螺纹。探测器安装示意图如图所示。

JDXT-YW-1探测器安装示意图

JDXT-YW-1探测器安装示意图

  2、接线:
松开探测器外壳固定螺钉,打开隔爆腔,将试验用线去掉,用直径约为8mm的电缆作为系统用线。

  将DC24V电源线从一侧进线口串入,接在线路板的输入端子D上(无极性);K为常开无源触点,B为常闭无源触点。见接线图。


JDXT-YW-1防爆点型复合感烟感温火灾探测器

JDXT-YW-1复合感烟感温火灾探测器接线端子示意图

  B、G为常闭触点;G、K为常开触点;D、D为DC24V电源(无极性)

  电缆选用:+24V/GND宜选用截面积S≥1.5mm2通用电缆

  输出无源触点开关量根据需要自定

  电缆引入:ⅡB级采用封口螺帽压紧密封圈结构,ⅡC级采用密封填料函结构
