海湾JB-QB-GST200消防主机典型配置及内部结构概述

来源:海湾消防设备  时间:2017-12-15 10:17:23

 JB-QB-GST200火灾报警控制器(联动型)采用壁挂式结构安装,其典型配置包括:主控制器、手动消防启动盘及多线制模块。本控制器集报警、联动于一体,通过总线、多线的控制不但能完成报警、一般消防设备的启/停控制等功能,并能实现对重要消防设备的控制。

JB-QB-GST200火灾报警控制器(联动型)的外观示意图及内部结构图如图1、图2所示:

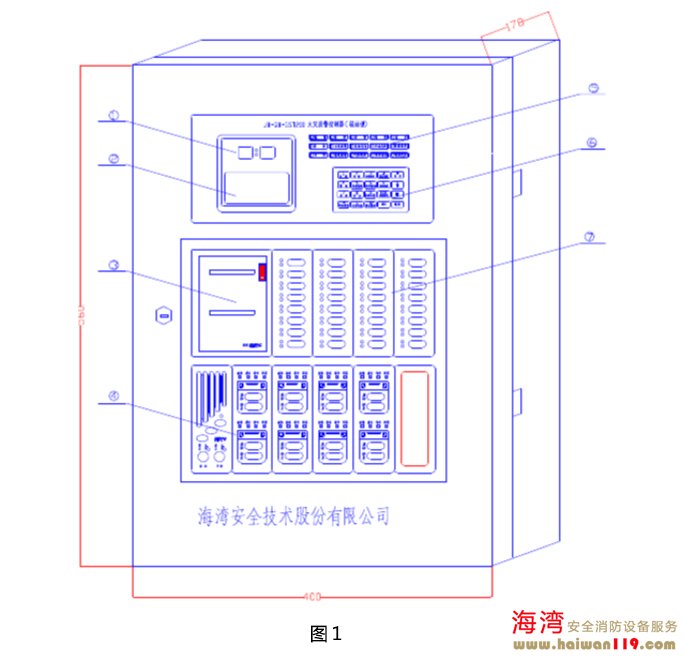

上图说明:
①时间显示区
②液晶屏显示区
③打印机面板
④多线制模块(可选配)
⑤指示灯区
⑥键盘区
⑦手动消防启动盘


上图说明:
①显示操作区
②打印机
③手动消防启动盘与多线制模块
④电源系统
⑤外接端子箱
⑥扬声器
