翼捷M100气体报警控制器外形尺寸

来源:北京消防改造  时间:2017-03-25 13:54:34

 翼捷M100气体报警控制器根据安装方式可分为三种机型,分别为壁挂式、立柜式、盘装式,本文介绍了这三种不同机型各自的外形尺寸。

  1、壁挂式

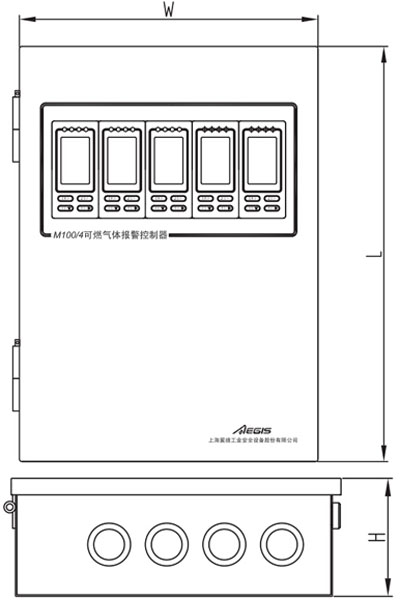

翼捷M100气体报警控制器壁挂式外形图



标准壁挂机型(路数) 2 5 10
L 210 320 300
W 150 230 440
H 82 82 82

  2、立柜式

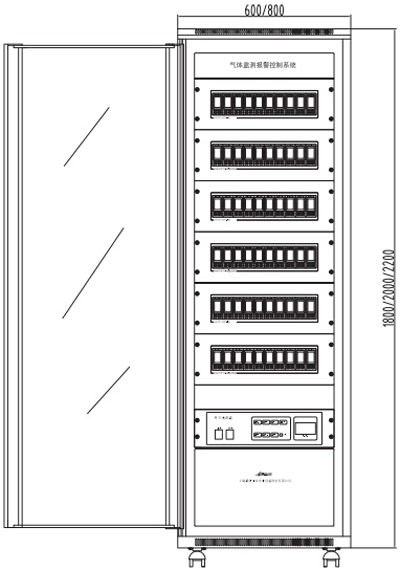

翼捷M100气体报警控制器立柜式外形图



标准立柜(路数) 机柜尺寸
1.8m立柜(≤49路) 1800*600(800)*600(800)
2.0m立柜(≤59路) 2000*600(800)*600(800)
2.2m立柜(≤69路) 2200*600(800)*600(800)

  3、盘装式

翼捷M100气体报警控制器盘装式外形图



标准盘装路数 4 5 6 7 8 9 10 11 12 13 14
L 280 315 355 390 430 465 500 540 575 607.5 643.5
