赋安防火门监控系统布线图

来源:防火门维修  时间:2019-09-04 09:09:11

赋安防火门监控系统布线图:

赋安防火门监控系统共有四种安装方案,两种常开防火门配置,两种常闭防火门配置。

赋安防火门监控系统布线图

赋安防火门监控系统布线图

常开防火门配置

赋安防火门监控系统布线图

赋安防火门监控系统布线图

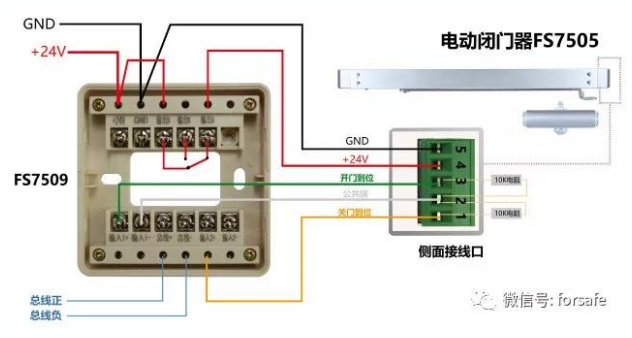

方案一

输入/输出接口FS7509+电动闭门器FS7505

单开门配置:1个输入/输出接口FS7509+1个电动闭门器FS7505(非编码式)

双开门配置:2个输入/输出接口FS7509+2个电动闭门器FS7505(非编码式)

赋安防火门监控系统布线图

赋安防火门监控系统布线图

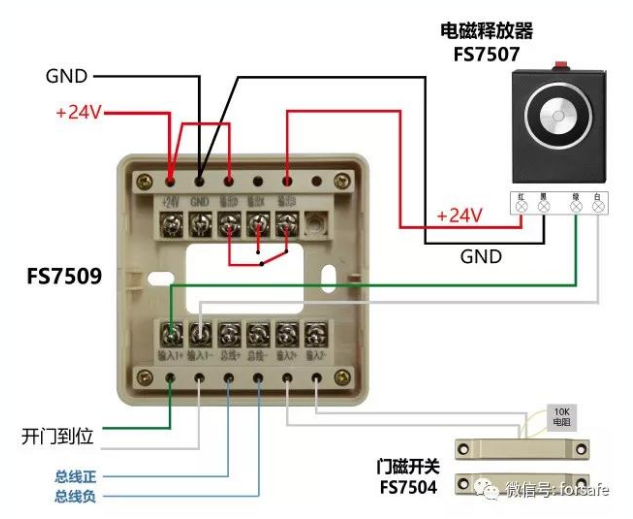

方案二

输入/输出接口FS7509+电磁释放器FS7507+门磁开关FS7503或FS7504

单开门配置:1个输入/输出接口FS7509+1个电磁释放器+1对门磁开关FS7503或FS7504

双开门配置:2个输入/输出接口FS7509+2个电磁释放器+2对门磁开关FS7503或FS7504

常闭防火门配置

赋安防火门监控系统布线图

赋安防火门监控系统布线图

赋安防火门监控系统布线图

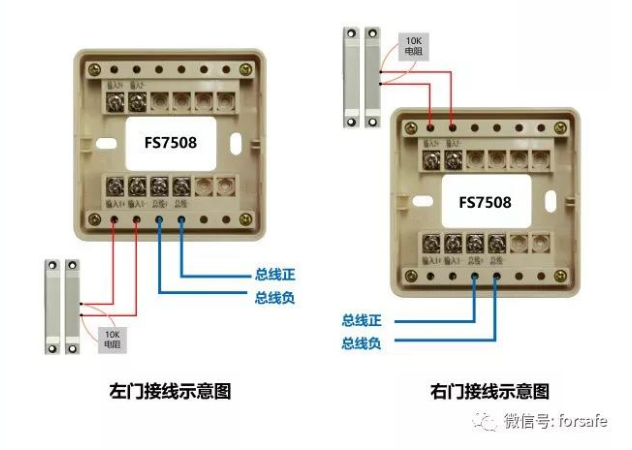

方案一

输入接口FS7508+门磁开关FS7503或FS7504

单闭门配置:1个输入接口FS7508+1对门磁开关FS7503或FS7504

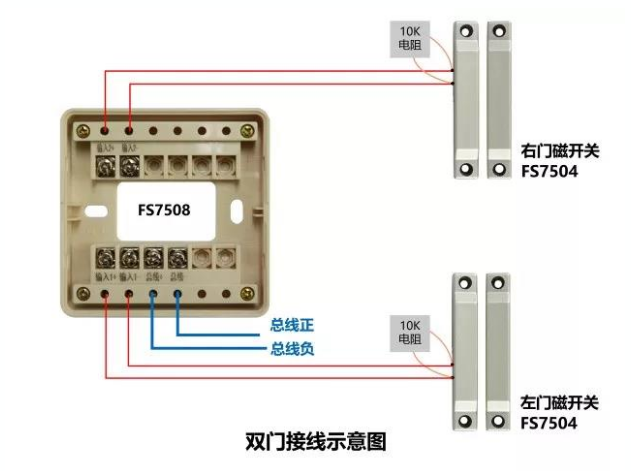

双闭门配置:1个输入接口FS7508+2对门磁开关FS7503或FS7504

赋安防火门监控系统布线图

赋安防火门监控系统接线图

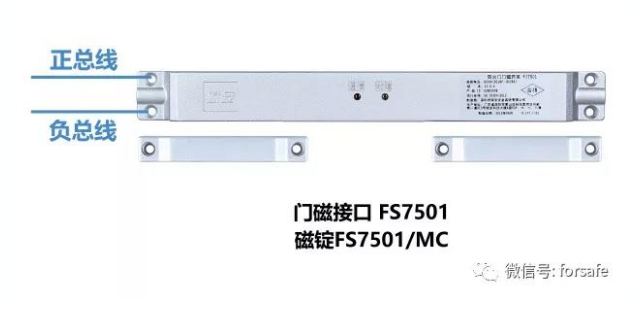

方案二

门磁接口FS7501+门磁FS7501/MC

单闭门配置:1个门磁接口FS7501+1个门磁FS7501/MC

双闭门配置:1个门磁接口FS7501+2个门磁FS7501/MC
