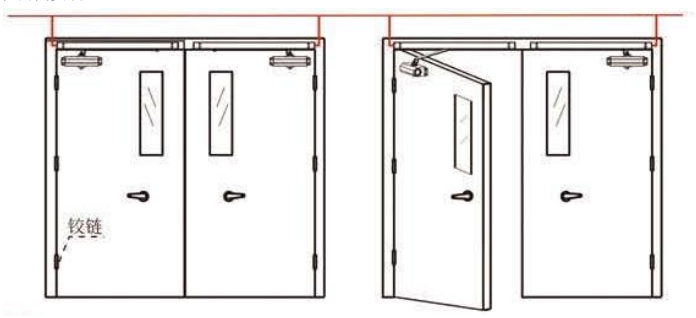

拉门面安装：

①联动滑槽不区分左右门，安装时将“线端”偏向铰链一侧；

②液压缸安装时，带有调速阀的一端，偏向铰链一侧。

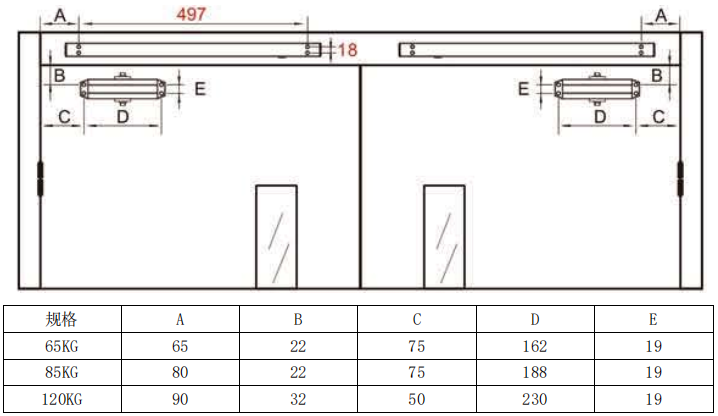

拉门面安装/预埋尺寸图：

拉门面电动闭门器安装步骤：

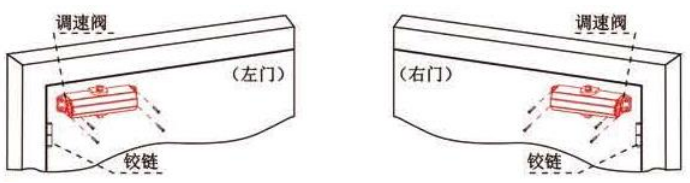

1、液压缸安装时，带有调速阀的一端，偏向铰链；

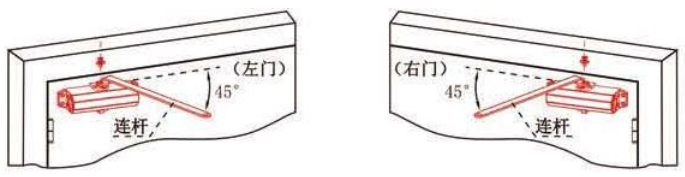

2、如下图所示，将连杆与门面成45°夹角，并用螺丝将其固定；

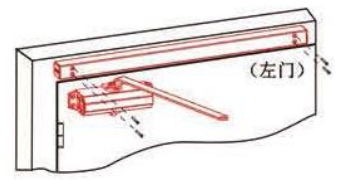

3、将滑动导轨安装在门框上，“接线端”靠近铰链一侧，右门同理；

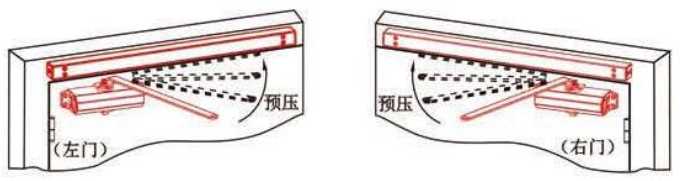

4、如下图所示，关闭防火门，搬动连杆进行预压；

5、用螺丝将连杆与联动滑槽连接；

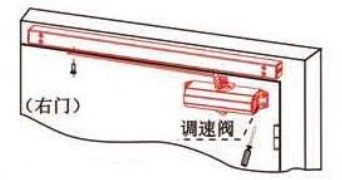

6、适当调节“调速阀”，调整闭门速度。
