消防应急照明和疏散指示系统应用设计说明主要介绍了应急照明控制器、消防应急灯具专用应急电源、应急照明分配电装置、消防应急标志灯具及消防应急照明灯具等相关内容。可作为集中电源集中控制型消防应急照明和疏散指示灯具产品的选型及应用设计参考资料使用。系统介绍：

　　1、联动编程功能

　　可通过疏散配置软件给控制器下载标志灯具的二次码及安装位置信息。

　　2、消防联动功能

　　本系统可实现与火灾报警控制器联动。当火灾发生或应急时，根据火灾报警控制器的消防联动公式生成逃生路线，及时引导人群疏散，增加了系统的实时性。

　　3、智能疏散终端

　　整个系统满足GB17945-2010《消防应急照明和疏散指示系统》国标，疏散终端内嵌高性能微处理器，可配合控制器完成火灾应急时的疏散指示功能，而且能够及时、准确地显示所有与其配接设备的工作状态，在监控室中即可全部掌控所有终端设备的运行情况，消除疏散指示的盲区，提高设备的可靠性和实操性。

　　4、终端指示方向可调整性

　　标志灯具具有方向可调功能和频闪功能，在火灾发生时，应急照明控制器根据火灾报警信息对标志灯具进行指示方向优化调整。可通过应急照明控制器设置标志灯具的工作模式，常亮或者频闪，默认常亮。

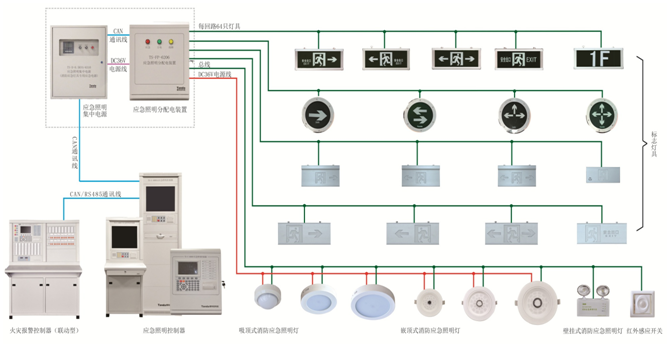

　　5、通讯拓扑网络

　　每台TS-C-6000控制器可管理8台TS-D-0.22KVA-6300或TS-D-0.5KVA-6310消防应急灯具专用应急电源和总回路≤32回路的TS-FP-6206应急照明分配电装置，每个总线回路有64个地址点，外接灯具总线回路总功率不得超过54W，系统大容量为1152点。

　　每台TS-C-6001控制器可管理125台TS-D-0.22KVA-6300或TS-D-0.5KVA-6310消防应急灯具专用应急电源和128台TS-FP-6206应急照明分配电装置，每台TS-FP-6206应急照明分配电装置含有6个总线回路，每个总线回路有64个地址点，外接灯具总线回路总功率不得超过54W，系统大容量为49152点。

　　6、接线、调试简易性

　　标志灯具接线方式采用两线制、无极性连接，即供电与通讯共用一组双绞线，简化了布线要求及调试难度，降低了成本。每个灯具占用一个总线地址号，使用我公司生产的手持编码器进行编码，方便快捷。
