北大青鸟JBF-VDP3060B火灾显示盘
时间:2018-10-17 11:59:31 品牌: 北大青鸟
一、JBF-VDP3060B火灾显示盘功能特点
三、JBF-VDP3060B火灾显示盘安装布线
内置微处理器,一键设置。
每个报警回路可连接15台火灾显示盘,编址范围为201~215。
采用SMT表面贴装工艺。
采用二总线与JBF-11SF系列火灾报警控制器相连接,无极性要求,大传输距离为1500米。
一台JBF-VDP3060B可显示同一回路上所有报警地址或显示一段连续的地址。
二、JBF-VDP3060B火灾显示盘技术指标内容 | 技术参数 |
工作电压 | DC19-28V |
监视电流 | ≤25mA (24V) |
报警电流 | ≤100mA (24V) |
抗电磁干扰 | 10V/m |
编码方式 | 通过火灾显示盘上的按钮设定 |
编码范围 | 201-215 |
确认灯 | 监视状态绿灯闪亮,报警时,红灯常亮;按下消音键后,红灯常亮。显示首次报警地址时“首警”灯亮,设置手报地址并接到报警后“手报”灯亮。 |
外形尺寸 | 180mm 长 × 90mm 宽 × 39mm 高 |
线 制 | L1、L2、+ 24V、GND 四总线,L1、L2 接线无极性 |
三、JBF-VDP3060B火灾显示盘安装布线
布线施工后,使用膨胀螺丝将底壳固定在墙上,安装孔距为60mm。
探测总线采用ZR-RVS-2×1.5mm2双绞线,24V电源线采用NH-BV-2×2.0-2.5mm2导线。
在底壳的正中位置制有敲落孔,底壳右端也有预留开口,根据需要在某一位置配上连接走线。

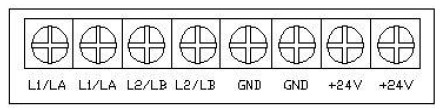

探测总线L1、L2连接在端子L1/LA和端子L2/LB上。
火灾显示盘只能在布线检查后、调试之前安装,以防止因不恰当安装作业造成损失。
说明:
端子L1/LA 和L2/LB 分别接二总线L1 和L2;
端子+24V 和GND 分别接24V 电源的正、负,注意极性不得反接。

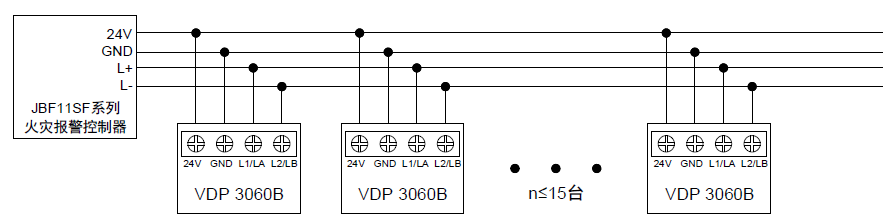

四、JBF-VDP3060B火灾显示盘系统连接示意图
