北大青鸟火灾报警设备

北大青鸟JB-TB-JBF-11SF火灾报警控制器

时间:2018-10-31 09:20:38  品牌: 北大青鸟

[!--oldtitle--]
一、JB-TB-JBF-11SF火灾报警控制器技术指标
供电主电:AC220V +10% -15% 50Hz
巡检周期:≤3 秒
备 电:DC.24V 7Ah×2
工作温度:-10~+50℃
贮存温度:-20~+50℃
相对湿度:≤95%(40±2℃)
火警继电器:1 个(无源输出),触点容量DC30V/2A
故障继电器:1 个(无源输出),触点容量DC30V/2A
通讯/数据接口:1×RS232、1×RJ45、1×USB
执行标准:
GB4717-2005《火灾报警控制器》

GB16806-2006《消防联动控制系统》

监视状态整机功耗:≤150W
外型尺寸:750mm 长×535mm 宽×140mm 厚
二、JB-TB-JBF-11SF火灾报警控制器结构特征、安装与布线

1、控制器为壁挂式结构设计,可直接明装在墙壁上。

2、壁挂式控制器内含有一块显示操作单元JBF-11SF-AC800-DY、一块回路组件JBF-11SF-LA4F-ZJ(1~4回路)、一块8路专线控制单元JBF-11SF-CD8F-DY、一块打印单元和一套系统电源组成。

3、主机自带DC.24V电源及备用电池,系统用电2A,对外输出DC.24V/3A,如联动设备较多需额外增加现场电源。

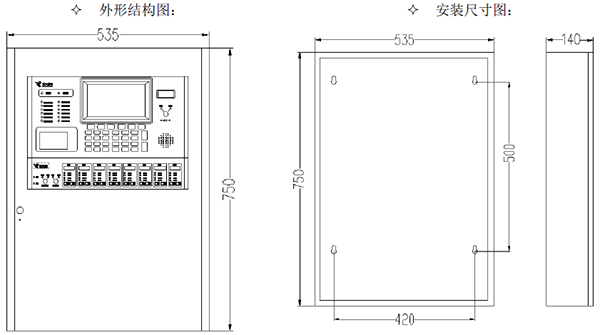

JB-TB-JBF-11SF外形

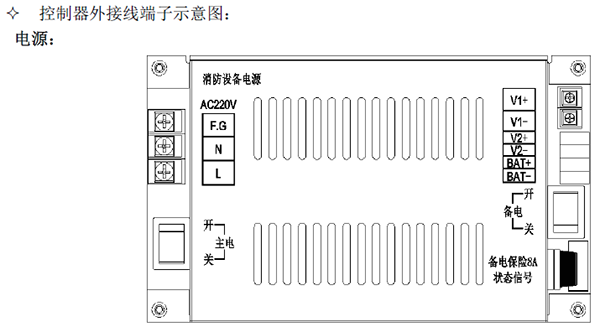

JB-TB-JBF-11SF接线端子

说明:

1.F.G、N、L:交流220V接线端子及机壳保护地接线端子。

2.V1+、V1-:对外输出24V端子,DC.24V/3A。

3.V2+、V2-:内部各单元板卡供电。

4.BAT+、BAT-:备用电池接线端子。

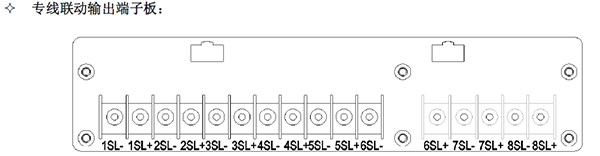

JB-TB-JBF-11SF输出端子板

说明:

1、1SL-/1SL+~8SL-/8SL+:

JBF-11SF-H系列控制器专线控制盘对外输出端子,连接1-8路JBF-155F多线切换接口盒,用于实现消火栓泵、喷淋泵、排烟风机等专线联动设备的启停控制。

2、回路总线输出端子:

回路组件对外输出端子“L1+/L1-~L4+/L4-”分别对应控制器1-4回路总线输出。

3、火警/故障继电器输出端子:

显示单元对外输出端子“FAULT/FIRE”分别对应控制器故障继电器及火警继电器输出,输出形式:无源/DC30V/2A。
