北大青鸟火灾报警设备

北大青鸟JB-TB-JBF-11SF-S/S8火灾报警控制器

时间:2018-10-31 09:23:40  品牌: 北大青鸟

[!--oldtitle--]
一、JB-TB-JBF-11SF-S/S8火灾报警控制器技术指标
供电主电:AC220V +10% -15% 50Hz±1%
巡检周期:≤3 秒
备 电:JB-TB-JBF-11SF-S 12V/7Ah;JB-TB-JBF-11SF-S8 12V/10Ah

规格:JB-TB-JBF-11SF-S 4 回路;JB-TB-JBF-11SF-S8 8 回路
环境温度:0~+40℃
环境湿度:≤92±3% (40±2℃)
火警继电器:1 个(无源输出),触点容量DC30V/2A
故障继电器:1 个(无源输出),触点容量DC30V/2A
通讯/数据接口:1×RS232、1×RJ45、1×USB
执行标准:GB4717-2005《火灾报警控制器》;GB16806-2006《消防联动控制系统》
监视状态整机功耗:≤150W
外型尺寸:750mm 长×535mm 宽×140mm 厚
二、JB-TB-JBF-11SF-S/S8火灾报警控制器结构特征、安装与布线

1、本控制器为壁挂式结构设计,可直接明装在墙壁上。

2、、JB-TB-JBF-11SF-S/S8型壁挂式控制器内含有一块显示控制盘JBF-11SF-AC801A、一块回路盘JBF-11SF-LA4C/8C(4/8回路)、一块8路多线控制盘JBF-11SF-CD8C、一块打印单元和一套系统电源组成。

3、主机自带DC.24V电源及备用电池,系统用电2A,对外输出DC.24V/3A,如联动设备较多需额外增加现场电源。

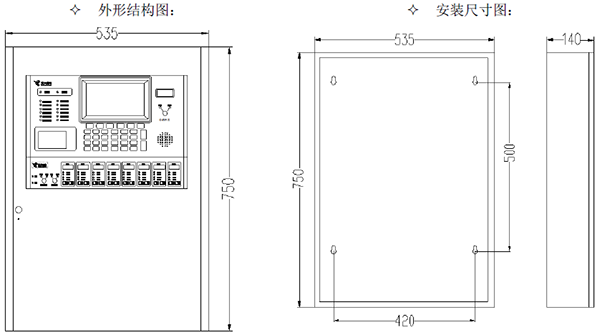

火灾报警控制器结构特征

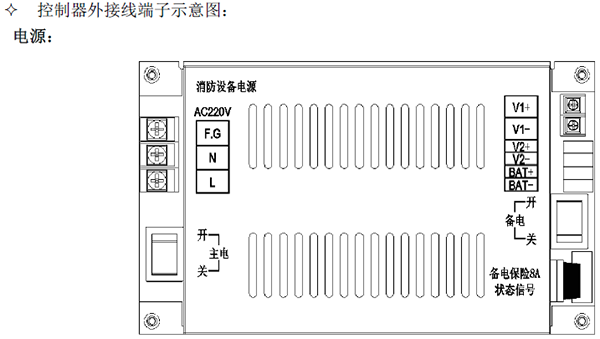

控制器外接线端子示意图

说明:

1.F.G、N、L:交流220V接线端子及机壳保护地接线端子。

2.V1+、V1-:对外输出24V端子,DC.24V/3A。

3.V2+、V2-:内部各单元板卡供电。

4.BAT+、BAT-:备用电池接线端子。

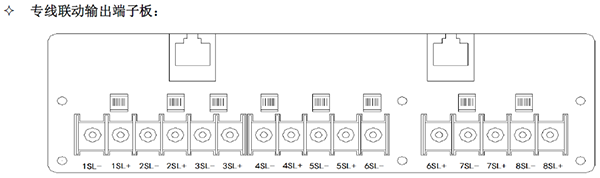

专线联动输出端子板

说明:

1.1SL-/1SL+~8SL-/8SL+:

JBF-11SF系列控制器专线控制盘对外输出端子,连接1-8路JBF5155

输入/输出模块,用于实现消火栓泵、喷淋泵、排烟风机等专线联动设备的启停控制。

2.回路总线输出端子:

4回路组件对外输出端子“L1+/L1-~L4+/L4-”分别对应控制器1-4回路总线输出。

8回路组件对外输出端子“L1+/L1-~L8+/L8-”分别对应控制器1-8回路总线输出。

3.火警/故障继电器输出端子:

显示单元对外输出端子“FAULT/FIRE”分别对应控制器故障继电器及火警继电器输出,输出形式:无源DC30V/2A。
