地下综合管廊超细干粉灭火系统解决方案

来源:消防维保  时间:2017-11-29 12:41:16

 根据各地方供电局及相关规程要求,隧道内采用了电缆自身保护措施(电缆及其附件选型、重合闸选取等)及被动防火措施(防火封堵、防火隔断等),部分地区电缆隧道采取了主动灭火措施,如广州、深圳地区的电缆隧道内均配置有超细干粉灭火系统;而北京、上海、成都仅在部分电缆接头处安装有灭火装置,每隔一定距离设置干粉灭火器。

广州隧道

  消防配置方面,除采用电缆自身防火措施及被动防火措施外,一般200m设防火门,每个防火分区设紧急出口。一旦隧道内的线路出现事故引发火灾,报警系统马上将险情传递到隧道的消防中心,中心控制区的防火门将关闭,将火源隔断,避免更大的损失;在出现火灾分分区的工作人员也能通过紧急出口快速疏散。此外,隧道内还安装了温控自动通风装置。部分隧道安装了超细干粉自动灭火装置。

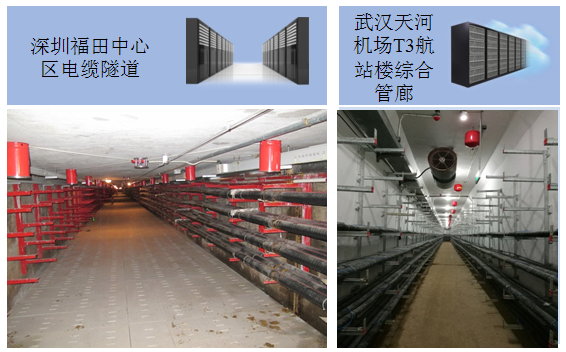

武汉天河机场T3航站楼综合管廊

  水、暖仓内无可燃物,设计仅考虑由于电缆发热而产生火灾危险性,根据相关规范及专家意见,强电仓及合用单仓的电缆设置超细干粉自动灭火系统。

  设计方式采用全淹没及局部灭火方式。

  启动方式有三种:报警联动、温控自动、手动启动。启动后每组灭火装置动作信号反馈至报警系统。

  报警系统采取缆式线型感温火灾探测器及烟感报警器。

超细干粉灭火

  电缆火灾原因可分为外界及自身两个方面:外部原因引起的着火,比如钢厂的钢水泄露进电缆隧道导致整个电缆束着火;更多的是由电缆本身发生故障引起的着火:包括超负荷及短路电流长时间作用下引起的过热着火,容易形成深层次火灾,更难以扑救。新型式无管网灭火设备—超细干粉自动灭火装置。

  超细干粉灭火剂能有效抑制电缆的有焰燃烧,而且能在过热的电缆表面熔化形成玻璃状覆盖层,将周围空气隔开,因此能窒息深层次的阴燃火灾,起到防止复燃的作用。

  增强压力以及瞬时启动的喷射方式能够直接将超细干粉喷射到各层电缆上,并覆盖在电缆表面,扑灭初期火灾的效果好。

超细干粉灭火装置介绍

  超细干粉灭火装置:固定安装在保护区域,能通过自动探测启动或控制装置手动启动,由驱动介质(气体或燃气)驱动超细干粉灭火剂实施灭火的装置。

超细干粉灭火装置产品特点

  使用温度范围宽:-40℃~+50℃,同时满足高寒及高热地区使用。

  快速响应,可靠启动;早期抑制,防止蔓延。高效灭火,无二次灾害。不破坏大气臭氧层、无毒、无腐蚀,符合环保要求。

  容器符合压力容器标准要求,储存、使用安全。

  无管网式,工程造价低,安装维护方便。

  执行GA602《干粉灭火装置》及GA578《超细干粉灭火剂》两个标准,并取得CCC认证。

超细干粉灭火装置扑灭电缆竖井实体火灭火试验

地下综合管廊超细干粉灭火系统解决方案

灭火装置扑灭电缆桥架实体火灭火试验

地下综合管廊超细干粉灭火系统解决方案

灭火装置扑灭电缆火后不易复燃

地下综合管廊超细干粉灭火系统解决方案

超细干粉灭火系统构成

  超细干粉灭火系统包括灭火装置及与之配套的联动组件。

  灭火装置由驱动(固体或气体)、引发器、超细干粉灭火剂、容器、密封膜或感温元件等构成。

  联动组件由启动盘或启动组件构成。

超细干粉灭火系统优势

  无管网设计,安装维护简便,基本免维护;

  可与报警系统联动,也可无源自发启动,启动方式灵活;

  无人值守,全天候自动监控;

  既能全淹没设计,也能局部应用,设计应用灵活;

  喷射时间短,灭火速度快、灭火效率高;

  灭火装置体积小,便于安装,维护方便。

超细干粉灭火系统与细水雾灭火系统对比

  细水雾气体灭火系统由管网、喷头、阀门、泵组等组成。设备种类多,结构复杂。

  必须由报警系统提供启动信号。

  占用空间多,需建供水装置和过滤装置,对水质要求严格。

  北方高寒地区应用受限。

  根据细水雾灭火系统技术规范,采用全淹没应用方式的开式系统,其防护区数量不应大于3个。电缆隧道内喷头的大布置间距不超过3.0m。

设计实例

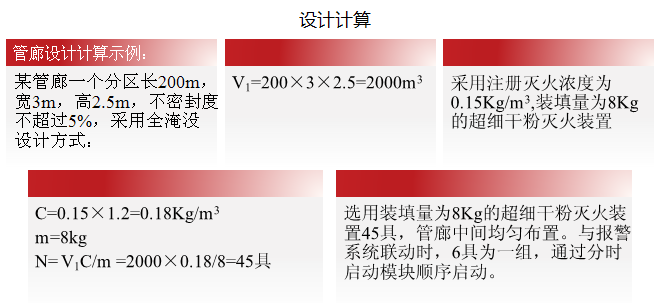

  CECS322:2012《干粉灭火装置技术规程》中采用全淹没灭火方式时,干粉灭火装置的配置数量不应小于下式计算的数值:

  N=V1C/m

  N——干粉灭火装置的配置数量(具)

  m——单具灭火装置的充装量(Kg)

  V1——防护区净容积(m3)

  C——设计灭火浓度(Kg/m3),设计灭火浓度

  不应小于经权威机构认证合格的灭火浓度的1.2倍。
地下综合管廊超细干粉灭火系统解决方案

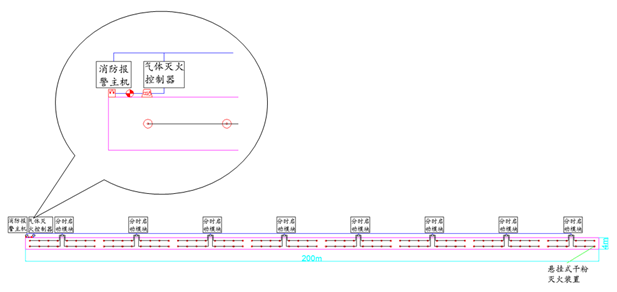

设计布局

地下综合管廊超细干粉灭火系统解决方案

设计实例

  SZDBZ174-2016《市政电缆隧道消防与安全防范系统设计规范》

  中采用分区局部应用灭火设计方式时,超细干粉设计用量计算:

  M=K×D×S×t

  M——超细干粉灭火剂设计用量(Kg)

  K——安全系数,取1.3

  D——灭火喷射强度(Kg/S▪m2);取0.3Kg/S▪m2

  S——保护面积(m2),按公式S=A×B+A×F×J,

  A、B、F、J分别为电缆支架纵向长度、灭火装置的保护宽度、

  每层电缆敷设的宽度和层数

  t——喷射时间(s),取1s

  灭火装置的数量按配置要求,灭火剂填装总量不应少于灭火剂设计用量。

地下综合管廊超细干粉灭火系统解决方案
