一、JTY-H-JBF-VDC1382A线型光束感烟火灾探测器产品特点

1、JTY-H-JBF-VDC1382A线型光束感烟探测器由发射、接收器和反光板两部分组成。

2、线型光束感烟探测器自身无地址编码功能，需要配接中继模块JBF4137接入系统。

3、JTY-H-JBF-VDC1382A适用于大空间的火灾防范。

4、线型光束感烟探测器探测距离小于50米或100米两种规格。

5、JTY-H-JBF-VDC1382A探测器可提供无源开关量报警信号输出。

二、JTY-H-JBF-VDC1382A线型光束感烟火灾探测器技术指标
型号：JTY-H-JBF-VDC1382A
工作电压：DC19-28V
工作电流：小于15mA （含报警状态）
工作原理：反射式、减光型
保护面积：1400m2
大光路方向偏差：5 度
外形尺寸：200 mm× 146mm×120mm(L×W×H)
执行标准：GB14003-2005 《线型光束感烟火灾探测器》
三、JTY-H-JBF-VDC1382A火灾探测器结构特征、安装与布线

1、探测器为非编址型，配接JBF4137中继模块。

2、发射接收一体式，配接反光板无需接线。

3、JTY-H-JBF-VDC1382A探测器可提供无源开关量报警信号输出。

4、探测距离远≤100米。

5、JTY-H-JBF-VDC1382A通过拨码开关设置匹配阻抗，默认第5位OFF、第6位ON，输出4.6KΩ。

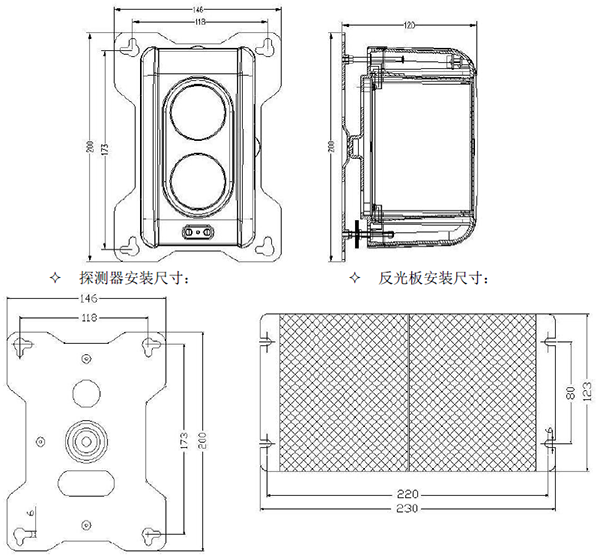

外形结构图：

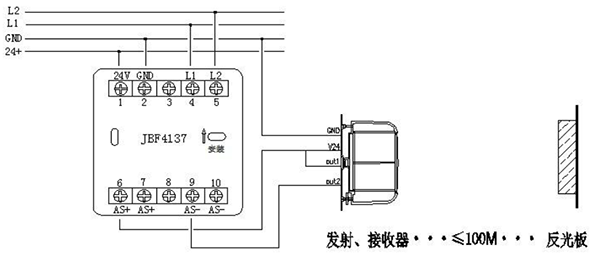

接线示意图：

说明：

1.JBF4137中继模块（端子4）L1、（端子5）L2接两总线。

2.（端子1）接24V+、（端子2）接24V电源-。

3.线型光束感烟火灾探测器（端子GND）接电源24V-。

4.线型光束感烟火灾探测器（端子out1、out2）分别接JBF4137中继模块（端子6或7、端子9或10）。

四、JTY-H-JBF-VDC1382A火灾探测器注意事项

1、调试时应使用JBF-VPT3601A-E专用调试工具。

2、必须保障探测器与反光板安装位置测量准确，探测器四周及光路50CM内不能有遮挡物。

3、探测器、反光板应安装在稳定可靠的建筑物表面。探测距离小于50米时需配置一块反光板，探测

4、距离大于50米小于100米时需配置两块反光板。
