海湾GST-LD-8316手自动转换开关

时间:2018-10-20 16:15:38  品牌: 海湾
[!--oldtitle--]
一、GST-LD-8316手自动转换开关概述:

GST-LD-8316手自动转换开关(以下简称转换开关),用于控制气体灭火系统在手动状态和自动状态之间的转换,同时还有紧急启动和停动功能。通常安装在保护区门口便于操作的位置,当有人员进入被保护区域时,可通过转换开关将系统置于手动模式,系统将不进行联动;当无人员在被保护区域时,可通过转换开关将系统置于自动模式,以便火灾报警系统能自动联动气体灭火。

二、GST-LD-8316手自动转换开关使用:

当被保护的区域内发生火灾时,按下“按下喷洒”按键,即可向气体灭火控制器发出气体喷洒请求信号,气体灭火控制器按预设逻辑开始启动声光报警、关闭空调风阀等,经延时后,启动气体喷洒电磁阀。在延时期间,若现场人员确认无火灾发生或现场有人没有撤离,可立即按下“停止”按键,中止延时。转换开关为编码方式,占一个编码点;转换开关同时具有系统模式转换功能和紧急启、停功能。

三、GST-LD-8316手自动转换开关结构特征、安装与布线

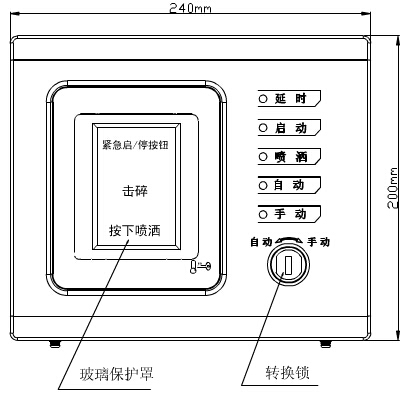

开关的外形示意图如图所示。

GST-LD-8316手自动转换开关外形示意图

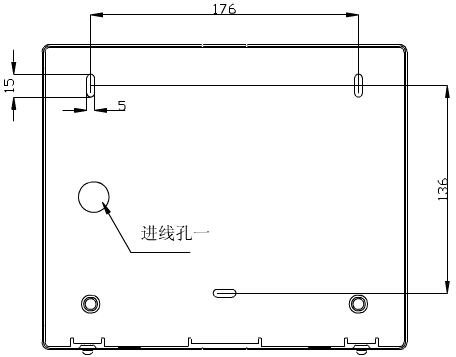

转换开关分上壳和底壳两部分,通过螺钉锁紧。转换开关采用壁挂式安装,安装孔位置和安装孔距如图所示。

转换开关采用壁挂式安装,安装孔位置和安装孔距

为方便现场安装,转换开关提供两种进线方式,可根据现场具体应用选用合适的进线方式。

方式一:总线从进线孔一进入转换开关内部,接到端子Z1、Z2上,如图所示。

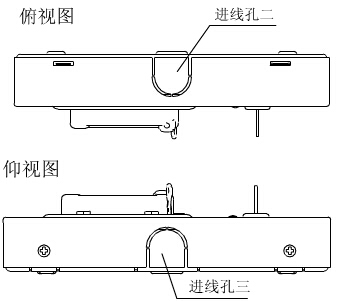

方式二:总线通过进线管从进线孔二或进线孔三进入到转换开关内部(需将挡片除去),连接到Z1、Z2上,如图所示。

端子示意图

端子示意图如图所示。

端子示意图

其中:

Z1、Z2:无极性信号总线输入。

布线要求:总线需采用截面积不小于1.0mm2的双绞线。
