电气火灾监控系统规范及设计

时间:2018-01-10 15:05:42  来源:消防维保

 一      前言

        电气火灾报警系统随着建筑设计防火规范的完善和工程应用的不断普及而得到改进,与此同时人们对电气火灾报警系统的应用又在提出新的要求,不断推进着电气火灾报警系统技术应用的发展,为有效预防和减少电气火灾的发生,规范工程建设中电气火灾监控系统的设计、施工等各项技术活动,制定本规程。

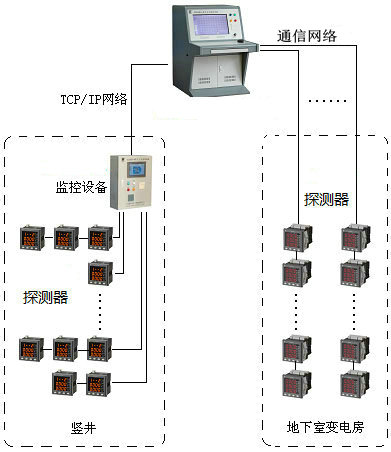

<a href=http://www.xiaofangw.com/dianqihuozai/ target=_blank class=infotextkey>电气火灾监控</a>系统图

二      术语

1、电气火灾监控远程服务系统
电气火灾监控系统、网络接入模块、通信网络组成的远程监控建筑电气火灾安全状态的系统。

2、电气火灾监控系统
当被保护线路中的探测参数超过报警设定值时,能发出报警信号、控制信号并能指示报警部位的系统,它由电气火灾监控主机、电气火灾监控器及传感器组成。

3、电气火灾监控主机(以下简称主机)
接收和监控现场电气火灾监控器报警信号的装置。

4、电气火灾监控器(以下简称监控器)
接收电气火灾探测器信号,并具有现场报警功能的监控装置。

5、剩余电流传感器
测量被保护线路的剩余电流值变化的传感器,一般为剩余电流互感器。

6、电流传感器
测量被保护线路中各线缆电流值变化的传感器。

7、系统总线(以下简称总线)
主机与各电气火灾监控器之间传输数字信号的物理传输介质。

8、通信网络
用于电气火灾监控系统与电气火灾监控远程服务系统通信的有线传输网络。

9、电气火灾网络接入模块
用于电气火灾监控系统与电气火灾监控远程服务系统之间通信的协议处理与转换模块。

10、监控节点
设置在配电箱(柜)内的现场监控器件的设置位置。

11、设置场所

(1)电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。

(2)《火灾自动报警系统设计规范》GB50116中规定保护对象为特级、一级和二级的场所应设置电气火灾监控系统。

(3)符合新疆维吾尔自治区消防安全重点单位界定标准的场所应设置电气火灾监控系统。

(4)其它场所有条件的可设置电气火灾监控系统。

三      系统设计

1、保护对象选择

(1)规范要求
应根据建筑物性质和发生电气火灾危险性确定电气火灾监控系统保护对象。电气火灾监控系统设置应符合国家标准《建筑设计防火规范》和《高层民用建筑设计防火规范》中的相关要求。

(2)保护分级
为对配电系统进行有效监控,准确判断出故障线路地址,及时发现隐患部位,减少故障停电影响范围,应根据配电级数的分级和线路发生火灾的危险性确定探测器的保护级数,探测保护级数采用二级。

(3)确定探测总点数
根据建筑的具体配电系统情况和确定的探测保护分级即可确定出需探测的配电供电线路总路数,每路供电线路需一个探测点数,可确定探测总点数。

2、探测器设置

(1)探测器设置在配电系统内需探测保护的配出供电线路上,需探测保护的配出供电线路的路数就是需设置的探测器的数量。

(2)配电室低压开关柜探测器的设置:探测器设置在配电室低压开关柜的各配出供电线路上,每路配出供电线路断路器的输出侧安装一只漏电和温度探测器,配电室低压开关柜配出供电线路的路数就是需设置探测器的数量。

(3)配电箱探测器的设置:漏电探测器设置在配电箱进线上,每路配出供电线路安装一只温度探测器,配电箱配出供电线路的路数就是需设置探测器的数量。

3、.隔离器设置

(1)当总线发生超过隔离动作电流或总线短路故障时,隔离器动作切断总线的故障支路。

(2)配电室低压开关柜每路配出供电线路需设置一只隔离器。每个配电箱至少设置一只隔离器,当一个配电箱设置的探测器数量超过5只时,设多只隔离器。但每只隔离器隔离探测器的数量不超过5只。

4、电气监控设备设置

(1)电气火灾监控设备设置在消防控制室内(一楼一层);在有消防控制室且将电气火灾监控设备的报警信息和故障信息传输给消防控系统。

(2)电气火灾监控设备的安装设置要符合火灾报警控制器的安装位置的设置要求,采用消防电源供电。

(3)应根据所需探测器的总数选择电气火灾监控设备的容量,根据安装电气火灾监控设备的空间和操作方式选择壁挂和立柜安装方式。

(4)应设置电气火灾监控系统信息图形显示系统。

5、系统图设计

(1)确定电气火灾监控设备并标出安装建筑位置,标出配电室建筑位置,并标出低压开关柜编号和本低压开关柜安装的隔离器和探测器地址编码范围及其数量。

(2)标出配电箱建筑位置,并标出配电箱编号和本配电箱安装的隔离器和探测器地址编码范围及其数量。第一级保护设置在配电室低压开关柜,共6组探测器,共6个隔离器,第二级保护设置在各楼配电箱,共5组探测器,共5个隔离器。

四      配电箱设计

1、探测器选型
根据需探测保护的配电供电线路的额定电流(参考断路器额定电流)来确定探测器的型号。

2、断路器及其分励脱扣器选型
当需要探测器报警联动切断其保护的配出供电线路电源时,应选用带脱扣的断路器,短路器的额定工作电流应与配出供电线路相适合,并优先选用脱扣电压为220VAC的分励脱扣器。

3、安装和布线

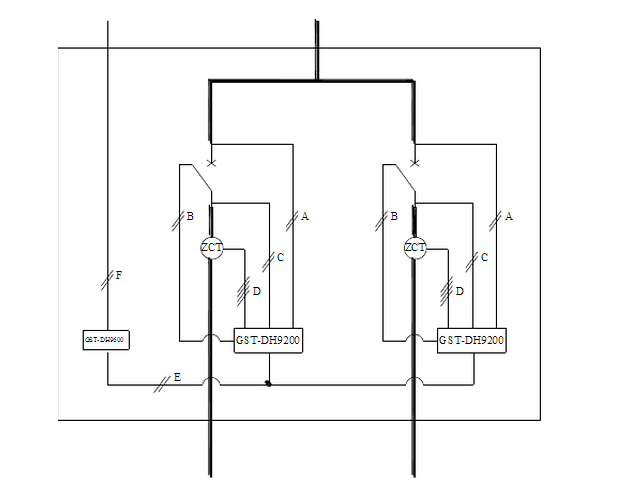

(1)一体化配电箱探测器安装、布线示意图如图所示,图中A为电源输入线,B为输出控制线,C为断电检测线,D为剩余电流检测线,E、F为总线。
一体化配电箱安装布线示意图

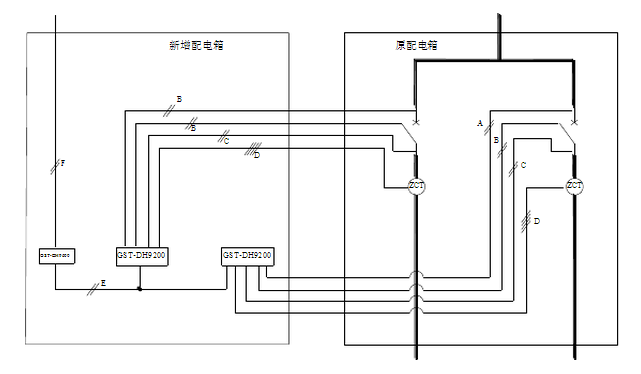

(2)分体配电箱探测器安装、布线示意图如图所示,右虚线框内为原来的配电箱,左虚线框内为新增加的配电箱。在选择新增加配电箱安装位置时应注意零序电流互感器的信号线不能超过规定长度。图中A为电源输入线,B为输出控制线,C为断电检测线,D为剩余电流检测线,E、F为总线。
分体配电箱安装布线示意图


五      电气火灾监控探测器的安装设计方式

根据电气火灾监控探测器产品的选型和工程配电系统特点,一般有以下几种设计方式:

1、配电箱或控制箱内部形式的安装设计
    一般用于新工程在楼层设有专门楼层配电箱或控制箱。电气火灾监控探测器直接安装在配电箱或控制箱内部适当位置。

2、配电箱或控制箱(柜)外部形式的安装设计
       电气火灾监控探测器单独做成一个箱体,将总电源通过电气火灾监控探测器,电源再接入配电箱或控制箱。

       对于新旧改造工程的应用,电气火灾监控探测器只需将电源先引入漏电报警开关装置后再接入配电箱或控制箱。专门安装漏电控制器的防火监控箱设在配电箱或控制箱附近。改造工程建议采用矩型的漏电互感器,可以尽量不触动原来配电箱(柜)的内部导线和器件布置。

3、配电柜成套形式的安装设计
        直接在配电箱或控制箱面板上嵌入漏电控制器,只考虑在柜内适当位置固定电流互感器(一般在主空开上端或下端),不改动配电柜内部结构,不需增加单独的漏电控制器安装箱,即美观、又不占空间。应在设计中明确提出要求,在施工图会审完毕,由配电柜成套厂考虑预留面板上嵌装电气火灾探测器的开孔尺寸。


六      安装前的检查

1、电气火灾监控系统设备在安装前应核查以下内容:

 (1)电气火灾监控系统设备的产品信息;
 (2)电气火灾监控系统产品应具有国家消防电子产品质量监督检验中心检验报告;
 (3) 电气火灾监控系统设备外观检查。

2 、电气火灾监控系统设备参数的核对。

3 、施工安装单位应具备相应的施工资质。
