赛科J-SCM30型输入模块尺寸及接线

时间:2018-11-09 15:30:09  来源:消防维保
l 外观及安装尺寸

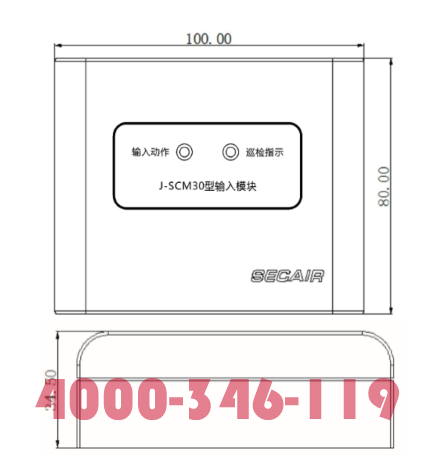

J-SCM30型输入模块的外观及安装尺寸(含底座)

l 安装与接线

安装

J-SCM30型输入模块一般安装在受控设备附近,也可以集中安装于模块箱内或楼层分线端子箱内。

l 用M4螺钉将底座J-SCM06(根据标识“↑”确定安装方向)固定在预埋的接线盒上或安装位置上;

l 采用ZR-RVS-2*1.5mm2双绞线分别从底座的进线孔中穿入接在S+、S-端子上,不分极性;

l 使用编码器对其设置地址(1-200);

l 将输入模块装在底座上即可;

接线

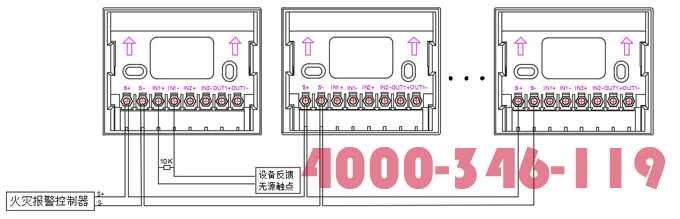

J-SCM30型输入模块的接线示意图如图

图5-2 J-SCM30型输入模块接线示意图

“S+”、”S-”为总线端子,接入火灾报警控制器;“IN1+”、“IN1-”接现场设备无源触点的常开或常闭开关量信号,同时在被控设备的常开触点上直接并接一个10K终端电阻。
