    赛科J-SAP-SCM20型手动火灾报警按钮尺寸及安装接线

    来源:消防维保  时间:2018-11-09 14:17:05

    l 外形及安装尺寸

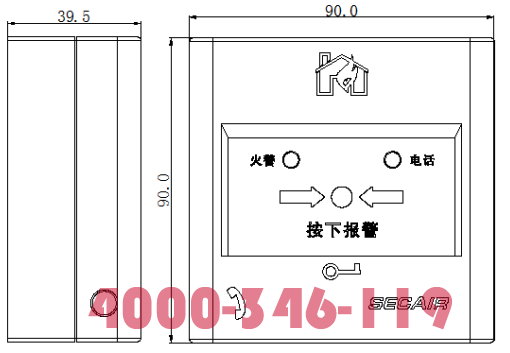

    J-SAP-SCM20型手动火灾报警按钮的外观及安装尺寸

    安装

    手动火灾报警按钮应该安装在明显和便于操作的墙上,距地高度1.3~1.5m,安装应牢固,不得倾斜,应防止水溅、水淋;外接导线应该留有0.10m的余量,且在端部应有明显标志。

    l 用M4螺钉将底座J-SCM07(根据标识“↑”确定安装方向)固定在预埋的接线盒上或安装位置上;

    l 采用ZR-RVS-2*1.5mm2双绞线分别从底座的进线孔中穿入接在S+、S-端子上,不分极性;

    l 使用编码器对其设置地址(1-200);

    l 将手动火灾报警按钮装在底座上即可;

    接线

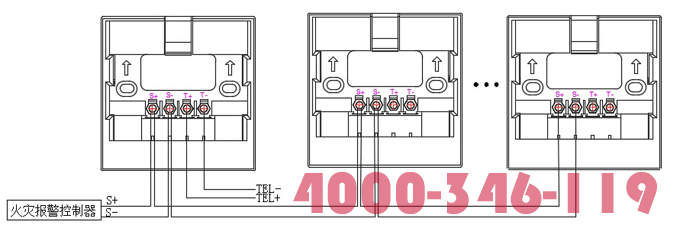

    手动火灾报警按钮的接线示意图如图

    “S+”、“S-”为总线端子,接入火灾报警控制器;“T+”、“T-”为对讲电话接线端子,可根据需要接入消防电话主机。
