海湾GST100型火灾报警控制器接线图

来源:北京消防改造  时间:2017-01-06 11:44:14

本文介绍的是海湾GST100型火灾报警控制器接线图。

说明:系统主要由海湾消防设备:报警控制器、感烟探测器、感温探测器、手动报警按钮、声光警报器组成。

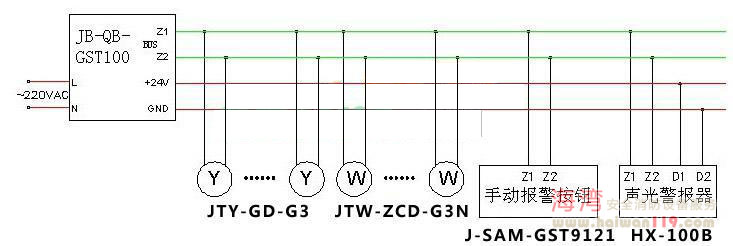

火灾报警控制器接线图中接线与布线要求如图所示:

火灾报警控制器接线图


  接线说明:

  探测器接信号二总线,接底座任意一对对角。

  布线要求

  电源线:

  导线类型:铜芯聚氯乙烯绝缘阻燃电线BV-2*2.5,平面线芯截面积≥2.5mm2;竖井线芯截面积≥4.0mm2

  信号线:

  导线类型:多股铜芯绝缘双绞型双色阻燃软导线RVS-2*1.0平面线芯截面积≥1.0mm2;竖井线芯截面积≥2.5mm2

  以上为笔者对火灾报警控制器接线图海湾品牌的简单介绍,仅供参考。
