火灾自动报警系统布线要求和安装接线注意事项

时间:2017-12-28 10:20:33  来源:消防维保



一、产品布线要求

  管线铺设:所有布线应穿金属管或经阻燃处理的硬质塑料管或封闭式线槽中,严禁与不同用途、不同电压等级的线同槽或同管敷设。

  工程用二总线:宜选用截面积不小于1.0mm2阻燃双色双绞软铜线(ZR-RVS2×1.0mm2),穿金属管或阻燃管敷设。

  DC24V电源总线:宜选用截面积不小于1.5mm2阻燃双色双绞软铜线(ZR-BV2×1.5mm2)或选用截面积不小于1.5mm2的阻燃铜芯电缆(ZR-KVV2×1.5mm2)。

  线间电阻(一般在40千欧—120千欧之间)线对地电阻(必须大于20兆欧)。

  保护接地:单独接地不得大于4欧姆,联合接地不得大于1欧姆;接地方法:应采用截面积大于25mm2的铜芯绝缘导线或电缆从接地体引至消防控制室的接地板,再用截面积大于4mm2的铜芯软线从接地板引至报警主机的接地端子。

二、产品安装及接线注意事项

  安装点型光电感烟探测器与点型感温火灾探测器时,探测器和底座必须牢固安装。安装期间探测器的保护罩不要取下,以免灰尘影响。

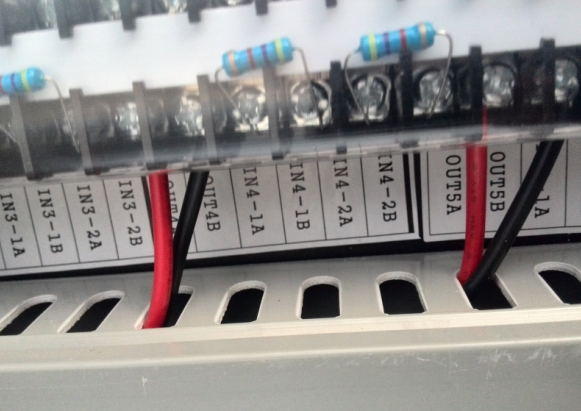

  输入输出模块采用磁保持继电器,具有两组常开常闭触点,磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用,其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的,可能会有运输途中客观原因偶发模块常开点变为常闭点,此时可将模块上电即可恢复正常。

  输入输出模块不可直接控制交流220V或以上的高压设备,需配接切换接口完成强电控制功能。

  输出模块的音源线(AC120V)严禁与二总线(DC28V)混接,会造成设备烧损。

  受控设备(输入及输入输出模块)的反馈端子严禁直接接地,如反馈线对地直接短路,会造成整个回路二总线对地短路。

  切换接口与输入输出配合使用,也可以当做一个继电器使用,可控制AC220V小于8A的受控设备。

  消火栓按钮有四线制与六线制两种穿线方式,用于四线制时,两根总线,两根启泵线,不需反馈线,它是通过两总线把反馈灯点亮,每个回路最多带50个消火栓按钮。用于六线制时,两根总线、两根启泵线和两根反馈线,需注意反馈是有源的,是由消防泵启动后控制柜给出的DC24V,在安装调试时必须测量其反馈电压,否则串入交流电,会把主机及消火栓按钮烧掉。

  多线制手动控制盘B需与手动接口模块配合使用,注意端子C1+与C1-不能接反,接反后不启动多线盘也会报出反馈,主机自带8个直控点也需与手动接口模块配合使用,如不用此8个直控点须把控制器上的INT1、INT2两个短路环拆掉。

  功率放大器接线时需注意功放对地阻值必须大于20M欧姆,功放在开机前要把音量调到最小,不然会造成功放损坏。

  24V直流消防电源线的线径计算,应考虑最大电流的线路压降,确保设备负载端的电压在21V以上。

  电源接线前也要测线,要求线间阻值大于40K欧姆,对地阻值大于20M欧姆,当突然有很多模块或声光报出故障时首先要想到消防电源是否短路,关闭电源查看线路。(只要线间短路电源会自动保护停止输出电压,但时间一长就会把电源烧掉),测量线间阻值严禁在安装设备后用摇表测量。

  电池一般在电源电量充足并静态工作时,电池可保证工作8小时,但在备电欠压或主电长时间断电时关掉备电。在停电时最好要把主备电全部关掉。

  在主机开机之前,需检查市电输入电压,对于低于AC180V和高于AC240V的电源及电压波动较大电源、临时电源严禁接入。
