一、TS-GSTN60消防电话总机特点　　采用两总线控制。总机、电话分机及电话插孔接口之间两总线连接，使得系统布线达到小化，工程施工简单。

系统容量大。在两总线上多可监控99个总线分机或插孔接口。

总机系统实时自动巡检，及时检测出分机故障和线路故障。分机摘机，总机将在2秒之内出呼叫反应。

总机采用液晶汉字图形显示，可以非常直观的显示各项功能操作及通话呼叫状态，使用非常便利。

总机中使用了一片大容量的FLASH存储器，可以存储9小时以上的通话录音，及500条记录，能准确记录每部分机呼叫、通话发生的时间、类型及通话内容， 二、TS-GSTN60 消防电话总机主要技术指标　　电源：直流24V±10%,总机大工作电流约0.5A

总线线路电阻（包括导线电阻和连接点接触电阻）：大不超过70欧姆

总线容量：多99个编码地址

总线长度：大1500米

话音频率范围：300～3400Hz

话音传输损耗：＜5dB

工作环境：环境温度：-10～55℃；相对湿度：≤95%

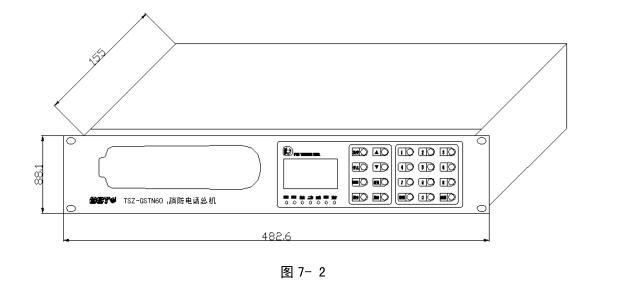

电话总机的尺寸和重量　　尺寸：482.6mm×88.1mm×155mm(宽×高×厚)，如图7-2。　　重量：2.5kg

三、TS-GSTN60消防电话总机结构特征、安装与布线　　电话总机的安装方式采用2U标准上架式结构。线路传输的语音信号是小幅度的模拟信号，极易受到空间辐射、报警系统、广播系统等信号干扰，所以现场布线时，电话系统的穿线管道应独立敷设，不要同报警系统、广播系统等线路同管穿线，采用的导线宜选用截面积不小于1.0mm2的屏蔽双色双绞线，这样可以保证清晰的话音质量。

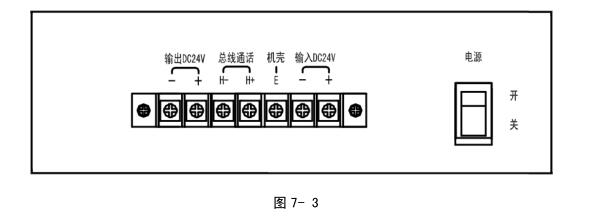

图7-3中，“总线通话H+H-”连接总线分机和插孔接口或消防电话中继器，接线时分正负极性，　　接反不能正常工作，但不会损坏总线部件。“输入DC24V和机壳E”连接外部直流电源和AC220V保护地。
